Въпрос към урок: Свойства на слоевете. Цветове, дебелина и тип линия от курс: AutoCAD Формула

Защо командата LTSCALE не ми променя мащаба на следващите начертани осови линии?

AutoCAD Формула AutoCAD CAD/BIM Проектиране
Димитър Кулев

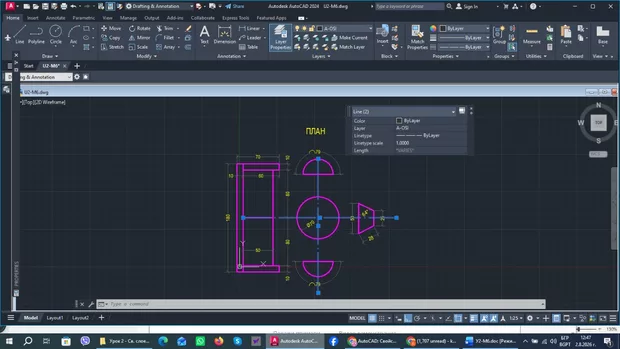

Работя с AutoCad 2024. Пускам командата LTSCALE - променям заварения мащаб 1.000 на 0.200 - начертавам две осови линии - като ги избера, виждам, че както в палетата Properties, така и в близката палетка за динамично показване на свойствата, мащабът им е останал 1.000, т. е. не се е променил. Къде греша? Екранна снимка към: Защо командата LTSCALE не ми променя мащаба на следващите начертани осови линии?

Аула Ментор

Здравейте, Димитър,

Причината

LTSCALE не променя свойството на самия обект в Properties палитрата. То задава глобален мащаб на типовете линии за чертежа, а не Linetype scale на следващите линии.

Как да го проверите правилно

  1. Напишете LTSCALE и задайте 0.2.
  2. Начертайте осова линия със слой, на който има зададен тип линия CENTER или друг прекъснат тип.
  3. Напишете REGEN или REGENALL, за да се обнови показването.
  4. Ако гледате в Properties, полето Linetype scale може да си остане 1.000 — това е нормално.
  5. Реалният резултат е: 1.000 × глобалния LTSCALE.

Важно

  • LTSCALE = глобален мащаб
  • Linetype scale в Properties = локален мащаб на конкретен обект

Ако искате отделна линия да е различна, тогава променяте нейното Linetype scale в Properties палитрата.
