Има проблем с показването на материали на елемент от фасада в Archicad

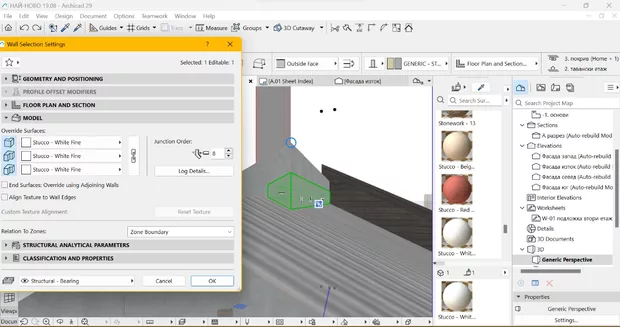

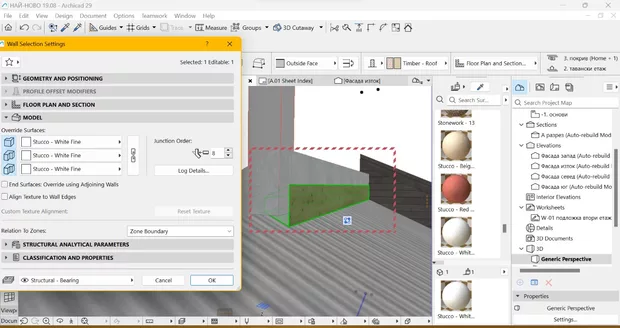

Работа с Archicad29 и в момента преминавам курса за Archicad. Проблема ми е на тема 5. Терен и фасади, урок 7. Фасади - настройки на повърхностите с материали. На прикачените снимки се вижда как променям материалите и структурата на елемента, както е описано в урока, но елемента ме изглежда както трябва. Дали може да ми обесните къде ми е грешката, коя настройка не правя както трябва?

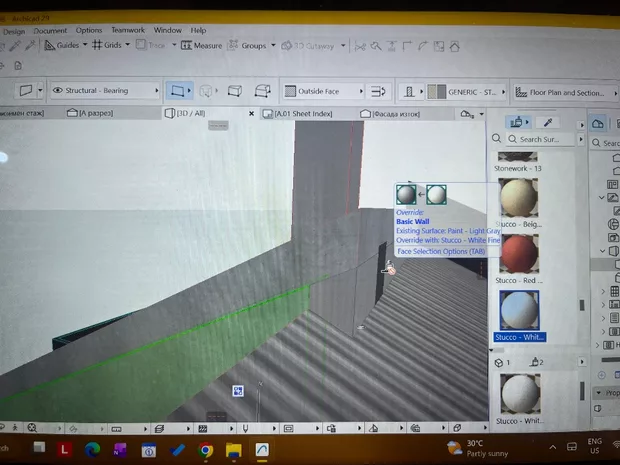

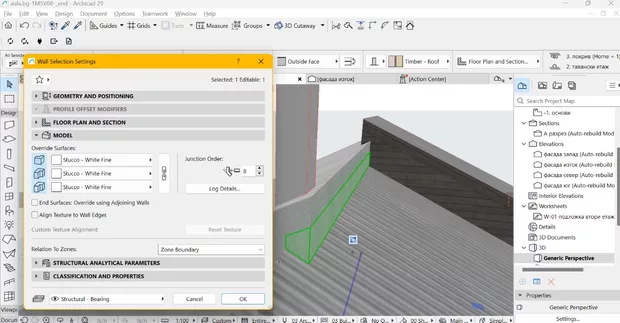

Това са снимки на елемента от готовия файла, който Aula предоставя след урока
При опит да поставя материал по този начин програмата не ми позволява
Здравейте, Гориа,
Причината за разликата във визията на елемента е, че бутоните за дублиране/замяна на повърхностите (Override Surfaces) в настройките на стената са изключени. Когато тези бутони не са активни, софтуерът показва материала, зададен в основната сигурност или структура на елемента, а не избрания от Вас повърхностен слой.
Ето как да коригирате това стъпка по стъпка:
- Изберете стената: 3D View. Маркирайте съответния елемент (стена) в 3D прозореца или на етажната план схема.
- Отворете настройките на елемента: Ctrl + T. Отворете диалоговия прозорец Wall Selection Settings, като натиснете комбинацията Ctrl + T от клавиатурата или щракнете върху ikонката на инструмента.
- Преминете към панела Model: Wall Selection Settings. В левия панел на диалоговия прозорец намерете и разгънете раздела Model.
- Активирайте Override Surfaces: Включване на иконките. В раздела Override Surfaces натиснете трите бутона с иконки на четки (Outside Surface, Inside Surface, Edge Surface), така че да светнат в активен (натиснат) цвят. Уверете се, че срещу тях е избран желания материал (напр. Stucco - White Fine).
- Потвърдете промените: OK. Натиснете бутона OK долу вдясно, за да приложите новите настройки.
