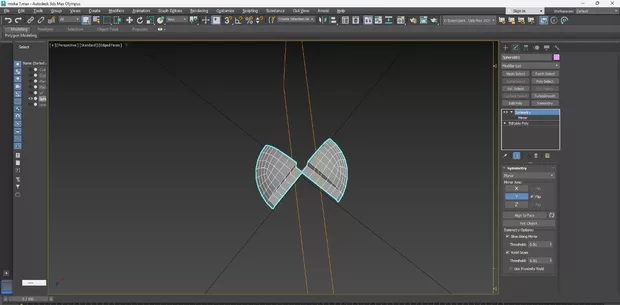

Защо при използване на модификатор за симетрия тя се прилага по диагонал?

Здравейте, Зеница, симетрията се прилага по диагонал, защото Mirror gizmo (огледалната равнина) на модификатора Symmetry не е подравнена по основните оси на обекта. Това обикновено се случва, ако обектът е бил завъртян или ако неговият Pivot (център) не е правилно ориентиран, преди да приложите Symmetry модификатора.

1. Проверете дали обектът е бил завъртян:

• Ако сте завъртели обекта преди да приложите Symmetry, огледалната равнина ще следва текущата ориентация на обекта, а не на световните оси. Това води до диагонална симетрия.

2. Проверете ориентацията на Pivot-а:

• Изберете обекта.
• Отидете в менюто Hierarchy (иконка с три кубчета), изберете Affect Pivot Only и проверете дали осите на Pivot-а са подравнени с желаната посока на симетрията. Ако не са, използвайте Align или Reset Pivot за корекция.

3. Reset Transform:

• Ако обектът е бил завъртян, използвайте командата Reset XForm:
  • Изберете обекта.
  • Отидете в менюто Utilities (чукчето).
  • Изберете Reset XForm и натиснете Reset Selected.
  • След това конвертирайте обекта обратно в Editable Poly.
• Това ще върне трансформациите и ще подравни Pivot-а по световните оси.

4. Настройка на Symmetry модификатора:

• Изберете обекта.
• В Modifier Stack изберете Symmetry.
• Изберете правилната ос (X, Y или Z) за Mirror Axis.
• Ако огледалната равнина все още е наклонена, изберете Mirror gizmo (иконка с плюс в Modifier Stack) и използвайте инструментите за завъртане (Rotate), за да я подравните ръчно.

5. Използвайте Local Reference Coordinate System:

• При работа с Mirror gizmo, превключете Reference Coordinate System на Local, за да виждате и контролирате точно ротациите на огледалната равнина.

Причината за диагоналната симетрия е почти винаги в неправилно подравнен Pivot или приложени трансформации (например завъртане) преди използване на Symmetry. Правилното решение е да ресетнете трансформациите и да подравните Pivot-а преди да приложите модификатора.
