Как можем правилно да определим с какви размери се импортира обектът от AutoCad?

Question

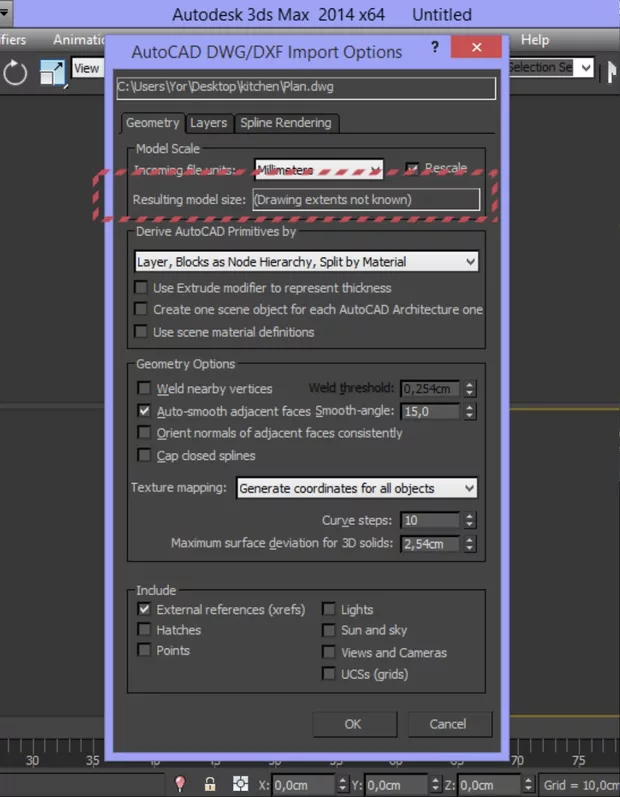

Смятам,че е добре да се знае с какви размери се импортва даден обект. При импортиране на 3D обекти в прозореца AutoCad DWG/DXF Import Options се изписва размерът на импортирания обект(и). Когато се импортват 2D сцени, се изписва съобщението "Drawing extents not known" може би "Размерът на геометрията не е известен". След като проверим размера на получената сцена, и установим,че не сме "налучкали" правилните единици, било то см. мм м, ще трябва да импортираме наново, предполагам. Може ли да се разбере предварително 2D геометрия с какъв размер ще бъде импортирана? Благодаря

Иво Искренов · Accepted Answer

Здравей,

Да - това е най-сигурният и най-лесният начин да провериш дали всичко по време на импорта и автоматичното ре-скалиране на обектите е протекло както трябва (с Measure). По принцип в това поле "Resulting model size" би трябвало да видиш габаритните рамери на обекта който импортираш, което е същото което виждаш и при Measure.

Проблема идва от там, че в повечето случай импортираме 2D подложка (z=0), а в полето "Resulting model size" не може да изпише "размерХразмерХ0".

За това, за да виждаш коректни стойности там трябва да си сигурен че са спазени следните изисквания:

- в AutoCAD да са определени чертожните единици (най-добре ако са еднакви по тип от AutoCAD и 3da max - мм->см; см->см, а не например инчове->мм)

- в 3ds max да са определени чертожните единици (drawing) и единиците който виждаш на дисплея (display units) (най-добре да са еднакви)

- файла който ще се импортира да е запазен в ортогонален изглед - най-добре TOP View

- файла да съсържа 3D обекти

ако едно от тези правила е нарушено, там ще виждаш или некоректни стойности или съобщението "Drawing extends not known". Затова импортираш с "Rescale" щом знаеш от какви единици би трябвало да идва файла и проверяваш с Measure.

Иво Искренов · Answer

Когато се импортират обекти специално от AutoCAD, чрез командата Import е хубаво да се избира типа на файла, който се импортира (под името на файла) да бъде AutoCAD Drawing (.DWG,.DXF), а не другата възможаност - Legacy AutoCAD(*.DWG), за да излезе точно тово меню което е и на този скрийншот. Ако приемем, че нашите мерни единици в МАХ са сантиметри (както е в твоя случай), и сме приели че в AutoCAD една чертожна единица е 1см. също (както е най-логично),то по време на импорта трябва да го укажем на МАХ, и това става точно от dropdown box-a над това което си оградил - Incoming file units :  Centimetrs (при теб специално в момента са избрани милиметри). Хубаво е да има отметка и на "Weld nearby verteces". След импорта можеш да провериш габаритите на обекта който си вмъкнал от Command Panel -> последният табулатор Utilities -> бутона Measure

Георги · Answer

Благодаря ви за отговора Ивайло. При мене мерните единици в Аутокад са зададени в мм. а в 3ds маx в см. Това аз го знам и при импорт задавам :  Incoming file units - единици - мм. Но при импорт на външна подложка която е чертана с неизвестни мерни единици и опцията Rezulting Model size: изписва - "Drawing extents not known",това ли е пътя да се провери размера Command Panel > Measure ?

Георги · Answer

Много подробно. Благодаря Ивайло.
