Как да направя отвори в стените?

Question

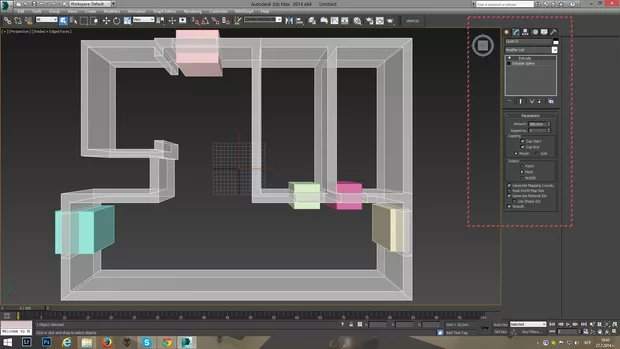

Искам да направя няколко отвора в стените, които да служат за врати. Стената е екструдната от сплайн, който е начертан в Аутокад. Не е конвертирана в редактируем обект. Примитивите за вратите са от BOX, всеки е създаден отделно. Когато приложа Compound Objects > ProBoolen > Substraction, стените изчезват.  Пробвах и с други опции на ProBoolen, но няма ефект.  Ако единият BOX го конвертирам в редактируем обект Conwert To > Edtable Poly, и към него присъединя другите BOXсове с Attach, и след това вместо ProBoolen използвам Compound Objects > Boolean  отворите се получават. С Boolean трябва да се изпълнят повече операции, отколкото с ProBoolen. Възможно ли е тези отвори да се направят с ProBoolen?

Иво Искренов · Accepted Answer

Здравей,

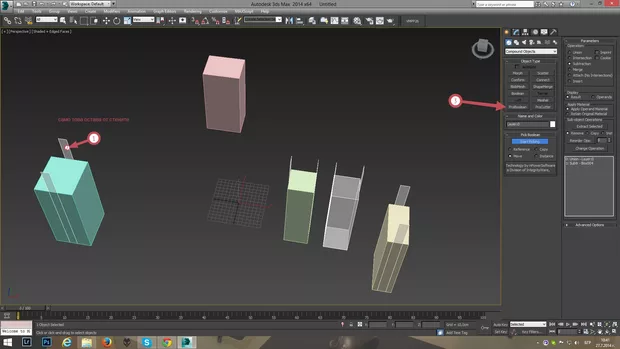

с командата Proboolean, би трябвало да се получи щом и с Boolean се получава, провери дали линията, която екструдваш е затворена и ако пак не стане, направи още един screen shot с отворен ролаута Advanced за Proboolean.

Пробвай пак и довърши така проекта, но за следващият ти проект бих ти предложил алтернативен метод, по който да получиш архитектурната част (... пробвай и двата метода  за да оцениш "+" и "-"). Подготовката започва от AutoCAD - всяка отделна стена е отделна полилиния, задължително затворена. Там, където имаш архитектурен отвор, отново правиш затворена полилиния (направо готов правоъгълник), така че да нямаш прекъсване на контура на стената, импортираш го в Мах и върху една от стените прилагаш модификатора Extrude (например = 290), който го -> Copy->Paste Instance върху всички други стени, а върху полилинията, която описва например врата - Extrude= (290 височина на помещението - 210 височина на вратата) = 70 и така получения box (който е над вратата) го местиш със snap само по височина до най-високата точка от стената. За прозореца е същото, само трябва да копираш новополучения box и от долната страна и да оправиш размерите по височина. Ако имаш еднакви отвори - клонирай. Най-големите преимущества : много бързо се изчертава, на всяка стена лесно слагаш различен материал, геометрията остава правилна (4-странни полигони)

Иво Искренов · Answer

P.S. Към подготовката в AutoCAD, не е лошо да си подготвиш и планове за пода - една затворена полилиния, която описва помещението по външния контур (и ако е необходимо на тавана).  Вероятно в различните помещения пода ще бъде с различен материал. Ако ги организираш и тези неща по слоеве (направо в Мах) - допълнителен "+" :)

Георги · Answer

Благодаря много за отговорите. Явно грешката ми е била от отворите за вратите. Селектирал съм ги само с по една полилиня  в чертежа  в Аутокад. След като ги изтрих всичко се получи както трябва. Но нямах маркери за местата на вратите. Не можах да разбера,  в Аутокад  трябва да изчертая контура на стените като затворена полилиния и да добавя вратите като обект-Rectangle ли? Да се получи горе долу нещо такова. Това е резултатът от този чертеж.

Иво Искренов · Answer

Имах в предвид следното нещо - за жълтите контури на стените прилагаш модификатора Extrude (например = 290), а за зелените контури за вратите - прилагаш модификатора Extrude (например = 70), така тази част над вратата е отделен обект, който трябва само да поставиш на място по височина и никъде не използваш булеви команди.

Виктория Димова · Answer

Георги, аз бих те посъветвала, когато подготвяш файла си в АутоКАД, на местата за врати и прозорци да слагаш точки, които след това, когато използваш Extrude в 3ds MAX ще станат Edges. После посредством Connect, добавяш един или два (един - ако имаш само врати, два - ако имаш и прозорци; ако се налага и повече) Edges. В режим Polygon маркираш полигоните, които трябва да са ти вратите и прозорците и триеш. Ако стените ти са двойни се налага да използваш Bridge командата, за да затвориш появилите се дупки.
Принципно аз използвам в много краен случай Boolean и ProBoolean. Добре замислени команди, които понякога (доста често) създават проблеми, вместо да решават такива....
