Защо когато сложа оразмеряващи линни на разрез те се появяват и в другия разрез както и в Viewport?

Здравейте, точно както предполагате проблема се крие във видимостта на Layer - ите в отделните Viewport - ти.

В курса AutoCAD Формула има специален модул в който е разгледана основната концепция на Viewports ( погледите в AutoCAD ), има и доста хитринки относно това как се ползват Viewport, за различни мащаби и т.н.

Но нека се върнем на казуса от въпроса.

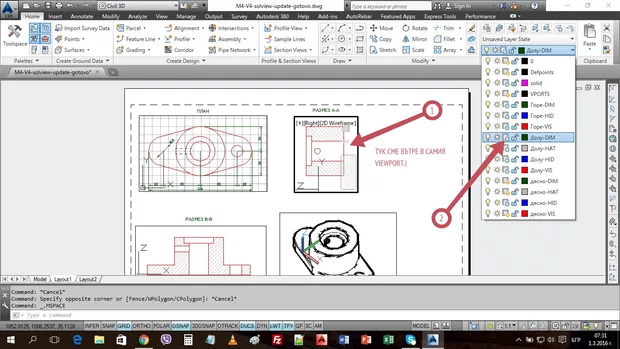

Ако искате в даден Vиewport да не се вижда даден слой ( в момента оразмерителните линии са в определен слой ) трябва да влезнете вътре във Viewport - a - снимка 1 и съответно да загасите дадения layer само за този VIewport, това става като за дадения слой кликнете на иконката с прозорче и звездичка ( Freeze and thaw in current viewport - снимка 1 позиция 2 ), когато тя е сива ( не свети - както е на снимка 1 ) следва дадения слой да не се вижда във Viewport - a .

Надявам се да съм бил полезен с отговора.

Здравйте, пробвах това което сте ми показали на снимката, обаче нищо не се промени. :( Даже забелязах, че в разрез А-А също има някаква странна линия. Тя също се оказа оразмерителна линия от основния план, която ми излиза и в този разрез. Нещо съм оплескала с слоевете явно.

Ще направя отначало всички стъпки, но ще пробвам с друг чертеж, да видя дали пак така ще се показва.

Благодаря за отговора! :)

Ами ако мога да помогна, изпратете файла на [email protected] със сбърканите слоеве и при първа възможност ще го погледна за да видя какво не му е наред.

Влез във вюпорта на разрез АА и там загаси слоя(служебния) с оразмерителните линий на плана, така няма да се виждат в вюпорта на разрез АА. Сега вече ако правиш оразмерителни линий в АА то ги прави в слоя(служебния) за оразм. линии на разрез АА. Просто трябва да се поиграе кое къде да се вижда.
