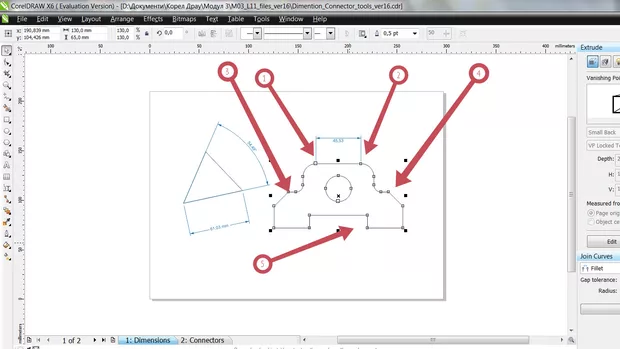

Защо когато искам да оразмеря 1 сегмент не се получава нищо?Когато пробвам с ограждаща селекция на 1 сегмент се получава.Но когато пробвам за 2 сегмента ,се маркира тялото и се мести , вместо да се появи оразмеряване за сегмент?

когато щтракна ,трябва да се появи черна стрелка ,тогава я издърпваме

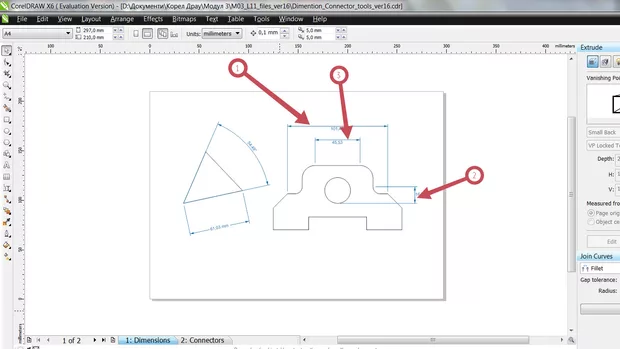

ето я за друг сегмент

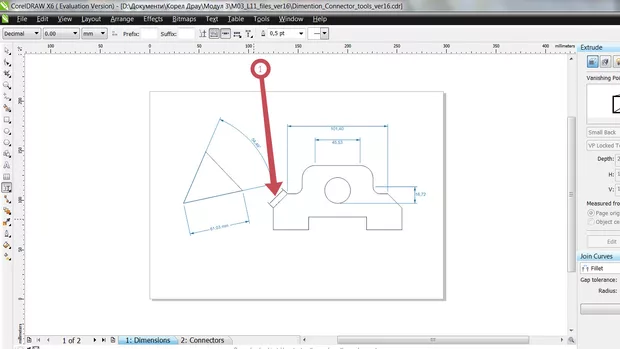

след нейната поява се дърпа

На първите две снимки е активен Pick tool и може би на това се дължи преместването на обекта.

По принцип оразмеряването със Segment Dimension е малко объркващо, тъй като за един и същ инструмент имаме два стила на поставяне на размери, различни от тези на останалите инструменти в група Dimension.

Единичен сегмент със Segment Dimension можем да оразмерим както чрез селектиране с посочване, така и с ограждаща селекция. Оразмеряването чрез селектиране с посочване става без да задържаме ляв бутон - щракваме веднъж върху избрания сегмент от пътечката на обекта, придвижваме мишката встрани и щракваме втори път за поставяне на размерните линии.

За да селектираме един или повече сегменти с ограждаща селекция, при активен инструмент Segment Dimension задържаме ляв бутон и преместваме мишката, временно се появяват черна стрелка и пунктирани очертания, и издърпваме селекцията така, че пунктираните очертания да оградят сегмента/сегментите. Пускаме бутона, преместваме мишката и щракваме за поставяне на размерните линии.

Когато измерваме разстоянието между най-отдалечените точки от два различни сегмента, е важно бутон "Automatic successive dimensioning" да е изключен, както е при Вас в лентата с характеристики на третата снимка (ако бутонът е включен, ще се измерят и дължините на отделните сегменти).
