Трик с MAGIC CUBE на Рубик

       Тази година се навършиха 40 години от изобретяването на MAGIC CUBE. Създаден е от унгарския архитект Ерньо Рубик. Признат е за най-продаваната играчка в света. И то във времена, когато поднебесната империя Китай беше почти затворена за външния свят. Класическият куб е 3х3х3, с 26 малки кубчета и един механизъм за въртене в средата, с 9 цветни квадратчета на всяка страна и 54 общо за всички страни. Кубчето на Рубик имало повече от 43 квинтилиона /43 с 18 нули/ възможни различни комбинации, но само една от тях с подредено кубче: т.е. всяка от страните му да е едноцветна. Наскоро бил измислен алгоритъм, с който от всяка случайна комбинация, кубът може да се подреди с максимум 20 хода /завъртания/. Създадени са роботи за подреждането му, но все още световният рекорд е 5,55 сек. и принадлежи на холандец.

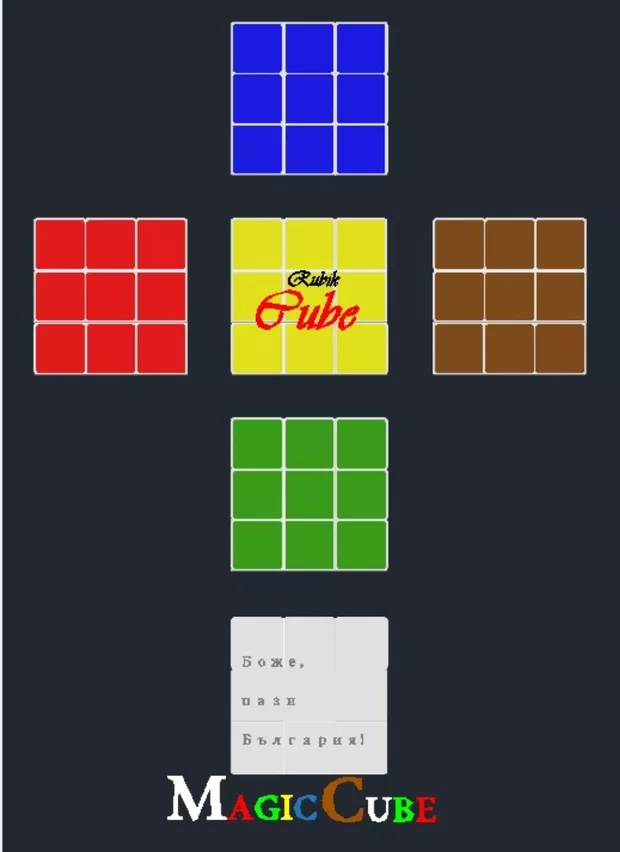

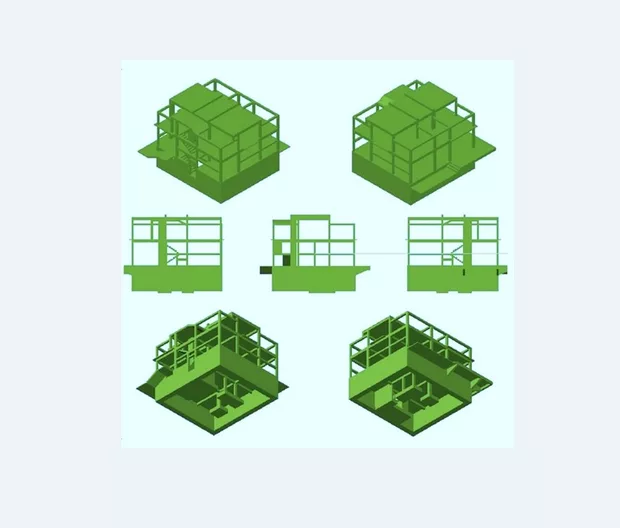

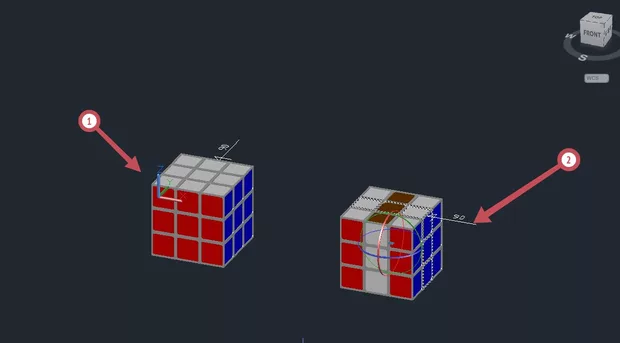

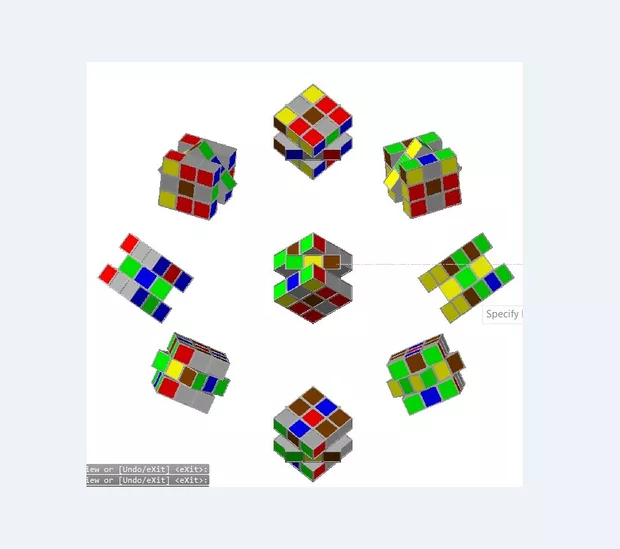

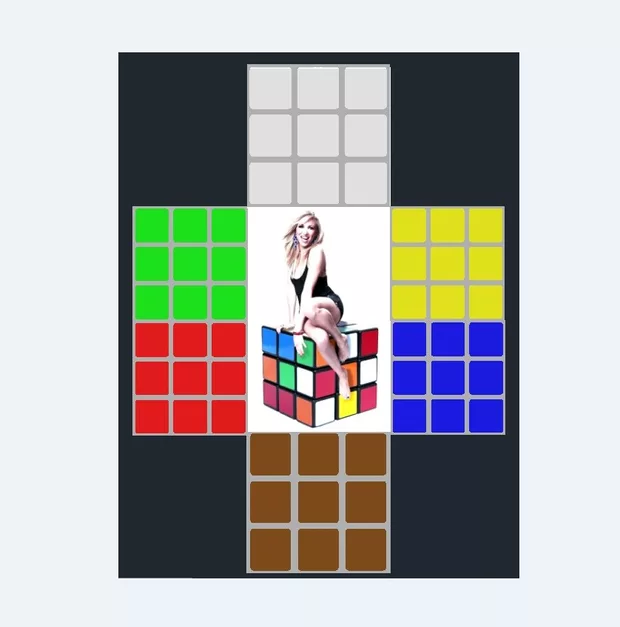

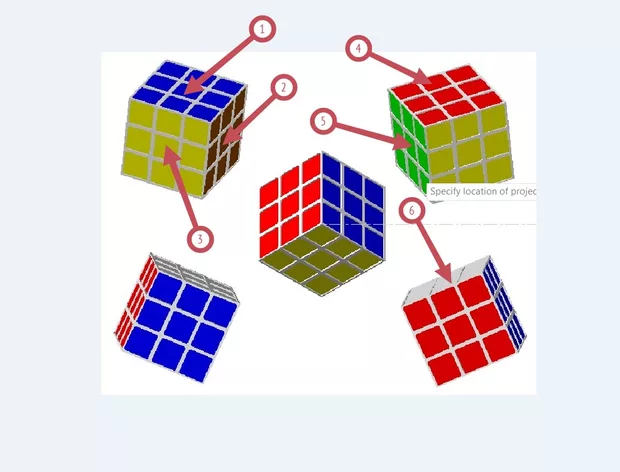

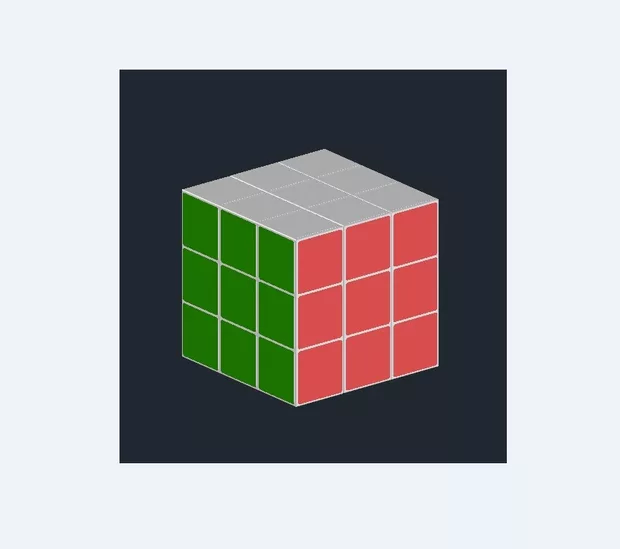

     С реално кубче това е невъзможно, освен ако зад него има огледало. С AutoCAD обаче, това е възможно. За това може да ни помогне VIEBASE. Той е предназначен преди всичко за друго, но дава възможност да видим едновременно от един до девет погледа върху 3D модела, който сме изработили. За обща ориентация и избор на този, който ни трябва за нещо. За кубчето на Рубик са достатъчни само пет: един базов и четири изометрии. Базовият поглед също трябва да е изометричен. Избираме чертожен лист, и от раздел Layout и в Base избираме From Model Spase /от моделното пространство/. След това в командния ред от Orientation се спираме например на SW iso, като базов изометричен поглед. Поставя се в листа с  и Exit. След това с   избираме четири диагонални погледа. В този случай са достатъчни. Приложените изображения са: №1-куба от модела; №2-всичките шест страни в модела, получени чрез завъртане с Gizmo; №3-VIEBASE поглед върху всички страни на куба. Този метод може да се приложи и за по-тежки модели, като конструкцията на тази триетажна сграда в №4.

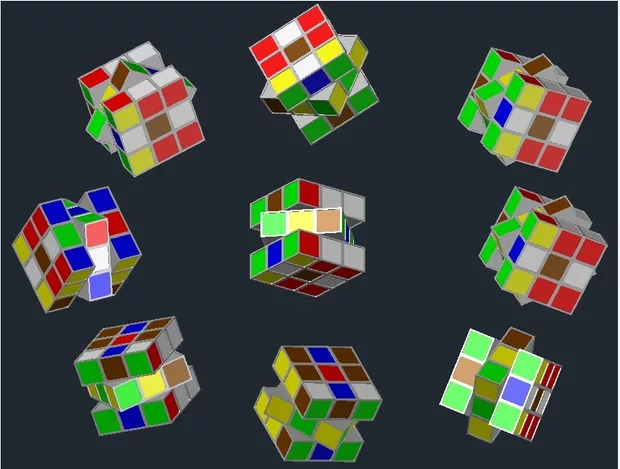

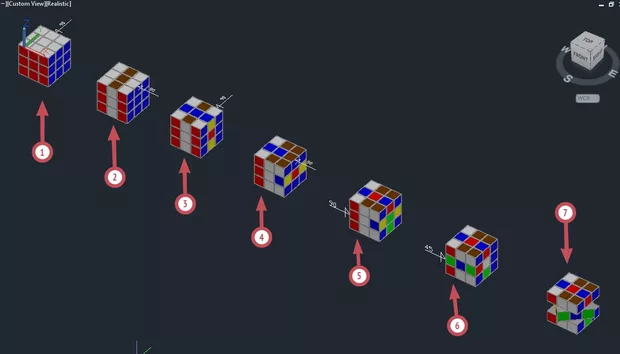

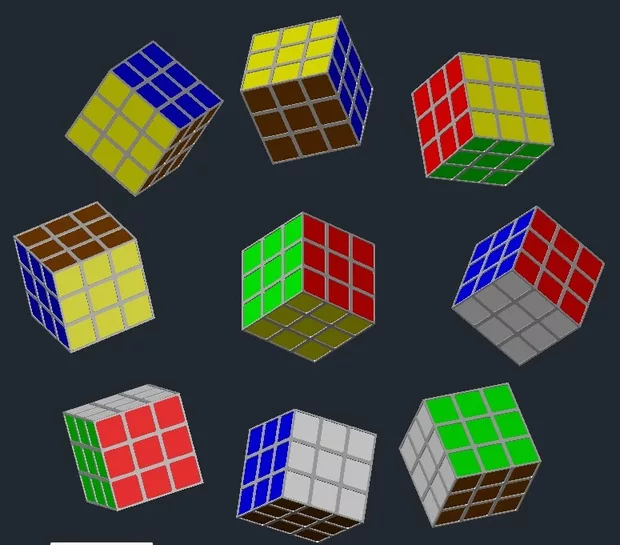

     Има една от възможните комбинации. Изработен е 3D модел за нея в моделното пространство. В снимка №1-цветовете на всичките страни; в №2-девет броя изометрии на подреденото кубче; №3-девет броя изометрии с VIEBASE от модела, който е комбинацията, от която трябва да се върнем в подреден куб; №4-девет броя погледи, направени в моделното пространство от същата комбинация.

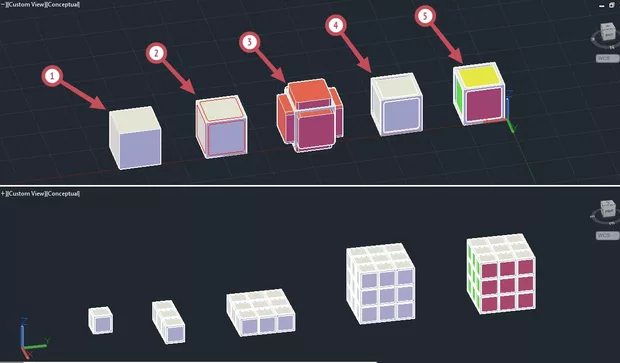

     За да се подреди правилно кубчето с помощта на AutoCAD 3D е възможно, дори само след третия модул на курса. Ръчно подреждане е сравнително лесно, но от показаните дотук снимки е много трудно да се намерят най-верните завъртания. Но тук въпросът е не как се подрежда кубче на Рубик изобщо, а как с инструментите на AutoCAD 3D да се направи това. Затова трябва да се покаже как се стига до комбинацията на куба, от който трябва да се върнем обратно до неговото подреждане. Най-напред се прави едно от малките кубчета-1; След това се чертаят еднакви полилинии по всички страни на малкото кубче-2; От тези полилинии се правят региони, които се екструдират нагоре, преместват се на еднакво разстояние надолу/към кубчето/-3; С инструмента за изваждане  се премахват солидите от всичките страни на кубчето-4; Накрая може да се оцветят вътрешните повърхности, но това е най-добре да се извърши когато е сглобен големият куб на Рубик-5; Показано е сглобяването на на куба, което става с най-обикновено копиране:веднаж в един ред, след това в един слой и накрая в големия куб, който едва тогава се оцветява. За да се завърти всеки слой на куба, трябва се маркират всички малки кубчета в него с Gizmo. И така с 6 завъртания/с показаните стрелки и градуси/ се стига до крайната комбинация. Подреждането се прави по обратен ред: от №7 назад с обърнати стрелки/посоки/.
