Нещо като трикове с инструменти на AutoCAD 3D

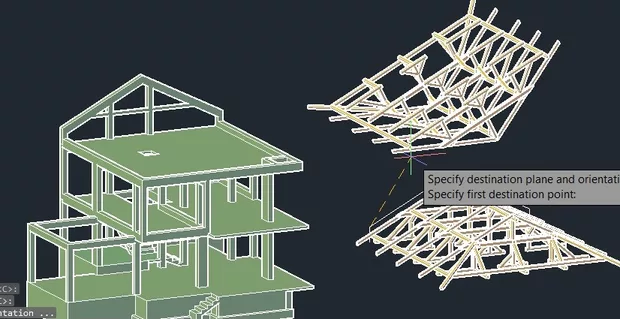

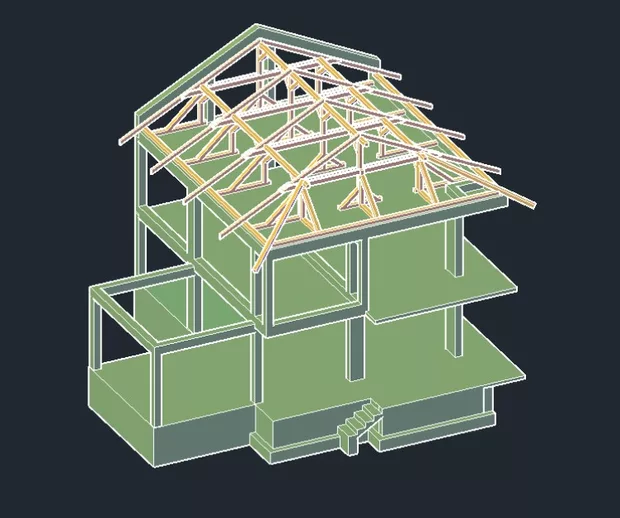

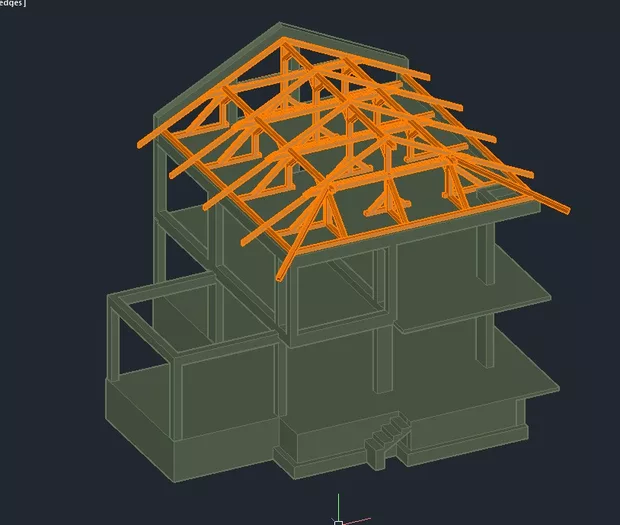

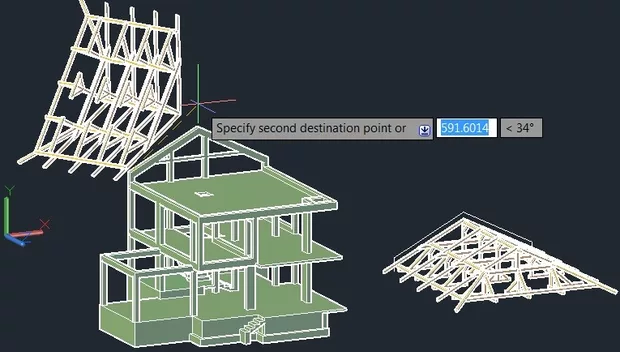

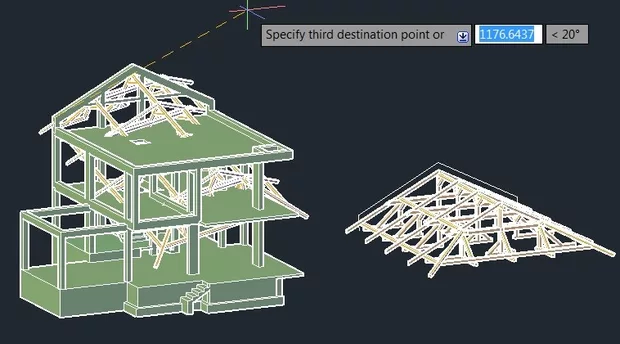

       Този инструмент е невероятен. Буквално пред очите ни може да "пренесе" и подравни в пространството всякакви 3D модели. В примера, изложен по долу, са построени на базата на 2D чертежи-3D на: стоманобетонната носеща конструкция на жилищна сграда и отделно на дървената покривна конструкция, която все едно е изработена почти на ниво терен. Целта е да се постави върху таванската плоча, там където и е мястото. "Прихваната" е към една полилиния, която е вътрешния ръб на двускатния пояс на калкана, който е моделиран предварително. Възможно е модела на дървената конструкция да се моделира директно върху плочата, но е доста сложно като манипулиране с двата модела заедно. Активираме командата 3D Align от командния ред или с иконката в Рибъна и избираме първите три три необходими точки за прихващане от полилинията. В този случай те са в една равнина, но могат и да не са, стига да ни вършат работа. Следим какво подсказва командния ред. След това прихващаме съответните три от вътрешния ръб на пояса. Няма да описваме подробности, защото снимките достатъчно ясно показват стъпките на действия.

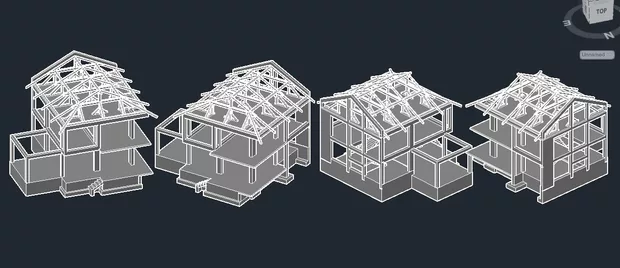

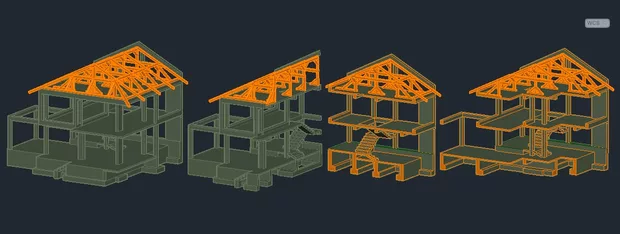

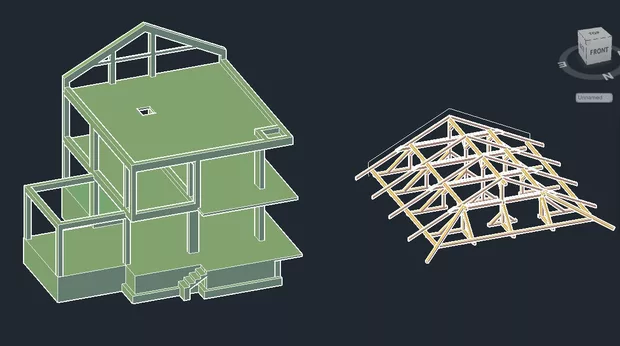

     В снимката са показани:двата обекта заедно и цели; надлъжен разрез със Slice след три подходящо избрани точки и два разреза, направени с помощта на Subtract, като от сборния модел са извадени предварително изготвени солиди.

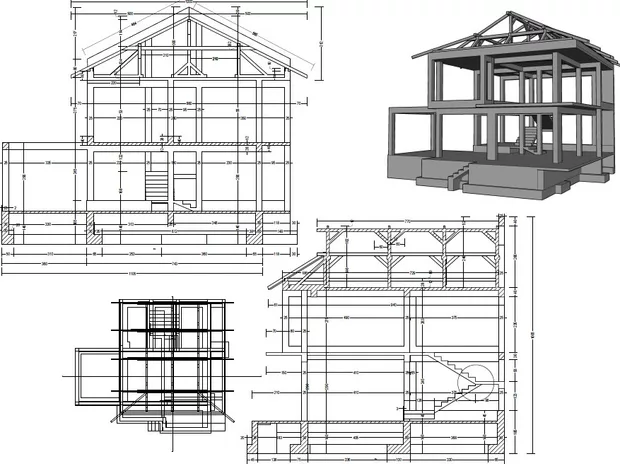

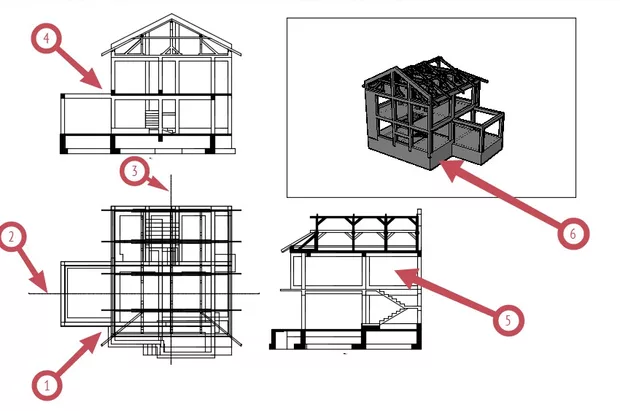

       Това е инструмент в AutoCAD за създаване на автоматични 2D разрези от 3D модели. Толкова е интелигентен, че подсказва всичко. Как се работи с него е описано в публикувания "Трик с кубчето на Рубик". В снимка първа: 1-базов Топ поглед, 2 и 3-местата за разрези; 4 и 5- разрезите; 6-3D модела. В снимка втора- същите разрези с ръчно нанесени размери и съответно премащабирани в М 1:50.
