Моя начин за чертане надлъжен профил на трасе на линеен обект - електропровод, тръбопровод.
Предварителна подготовака.

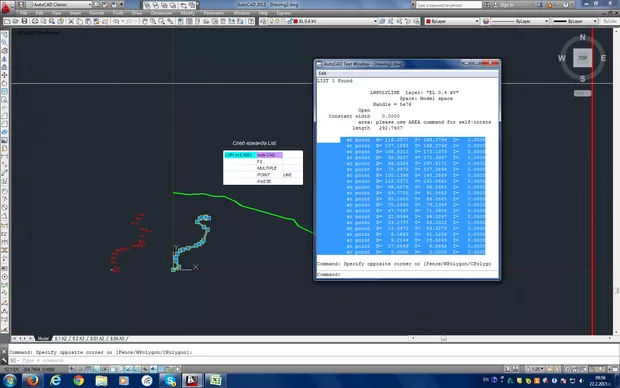

Всеки знае хамалския характер на работата по създаване на надлъжен профил на трасе с различни мащаби по височина и дължина. Метода ми е следния. Първо създавам таблица в ексел по начин описан в "Изчертаване на обекти по зададени координати в Аутокад". В таблицата съм заложил и съответните мащаби за Височина и дължина - по Х и У които се променят за съответния случай. В първата картинка съм маркирал Полилинията - съответното трасе поставено в началото на координатната система. След LIST маркирам координатите и ги копирам в готовата таблица.
За screenshot натиснете PrtScn и след това CTRL+V в избрано каре
Действия в таблицата

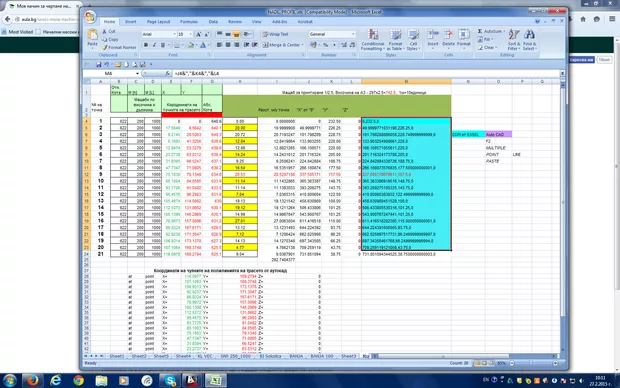

Маркираните координати поставям в таблицата. След обработка да станат числа подходящи за математически действия. От зададените координати таблицата изчислява разстоянията между съответните точки.Таблицата автоматично ми подготвя колоната маркирана в светло синьо които прехвърлям в Аутокад след копиран в следните стъпки F2-MULTIPLE - LINE-PASTE. Аутокад ми изчертава зелената линия в първа картинка. Тя се състои от линии, които превръщам в полилиния за по лесно манипулиране. Същата поставям в чертежа, след което поставям съответните разстояния и коти.
Следваща обработка.

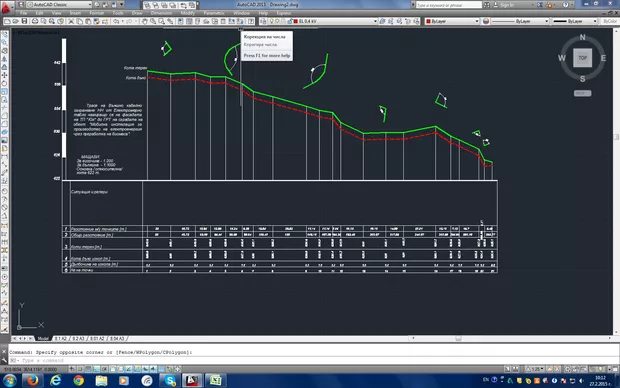

Кота дъно изкоп е на разстояние от кота терен. Копирам кота терен в полето на кота дъно и с Липс програмата за корекция на числа от един от уроците променям всички коти с едно и също число /-0,9/. Същата съм вкарал в програмата и има иконка. Картинка номер три. Така получавам кота дъно за съответните точки.
Финал

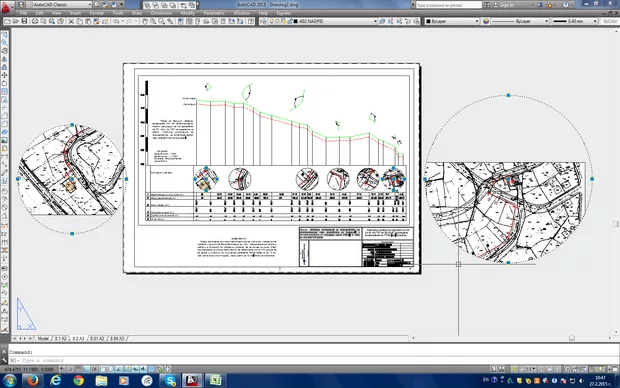

Подготвен чертежа за печат.Картинка четири.Тук особеното е че в полето ситуация и репери съм поставил Viewport с форма на окръжност в който в сътоветния мащаб показвам характерните точки направо от трасето начертано на кадастралната подложка. Двета крайни съм показал в увеличени раземери на порта да се вижда за какво става дума.
Това са няколко стъпки зад които се крие доста подготвителна работа. Но тя пък спестява доста изгубени часове. Може да има и готови програми, но аз не съм срещал нещо подобно.
Ако накой се интересува от подробности имейла ми е - [email protected]
