AutoCAD урок за разликата между избор от ляво надясно и от дясно наляво

автор
инж. Иван Цукев ·
1

Цел на урока

Целта на урока е да демонстрира разликата когато правим избор на обекти (селекция) от ляво на дясно и обратно.

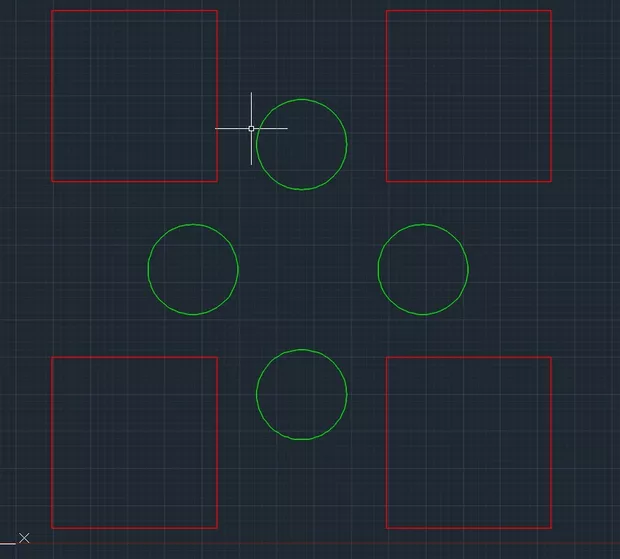

За целта ще използваме следните фигури:


2

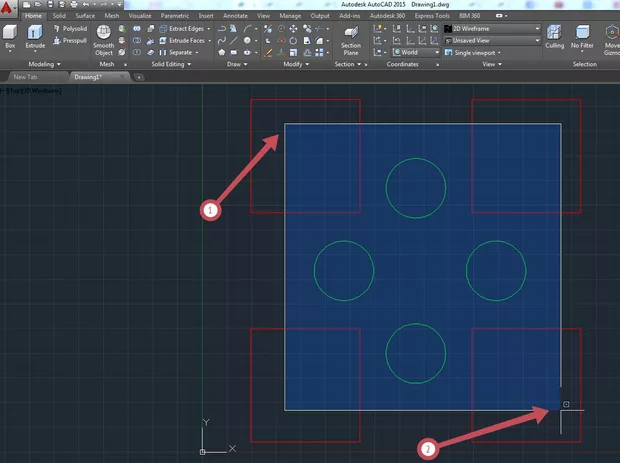

Избор на от ляво надясно

Правим избор от ляво надясно, когато искаме да изберем само обектите попадащи изцяло в прозореца за избор.

Ако искаме с два клика да изберем кръговете (а не с четири един по един) бихме напрвили такава селекция. Тогава правоъгълникът има син цвят.

1 Първа точка на избор

2 Втора точка на избор


3

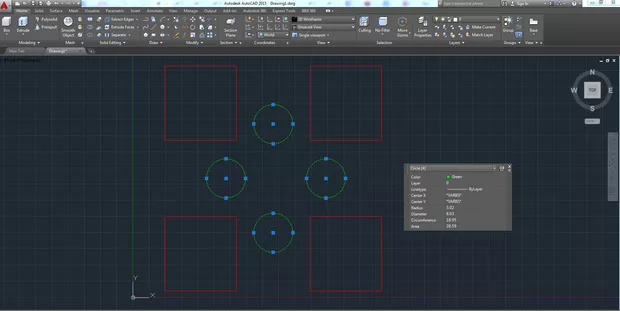

Резултат

Резултатът е следният - четири избрани кръга:

4

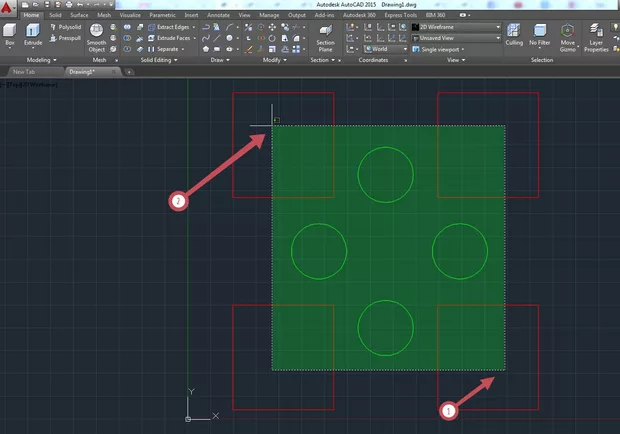

Избор от дясно наляво

Какво се случва в тази стъпка?

Правоъглникът е зелен в този случай.

5

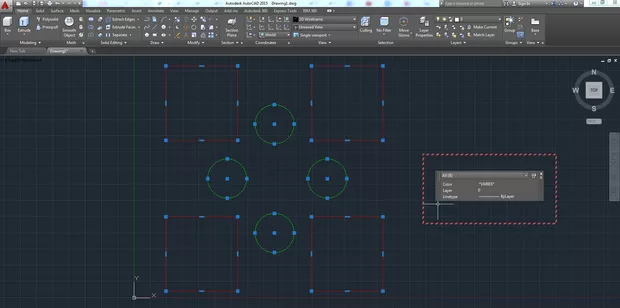

Резултат

Избрани са всички обекти, които са изцяло попаднали в селекцията, но и тези, които са пресечени от селекцията:
