Може ли да накарам опцията Thin Feature от SW 2011 да работи с повече от един контур?

3D Моделиране CAD/BIM Проектиране SolidWorks SolidWorks

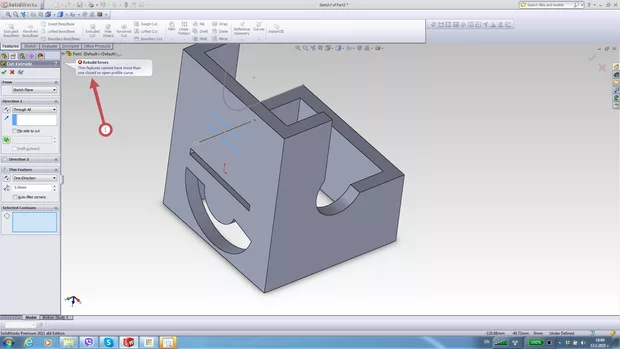

В момента ползвам стара версия на SW - 2011 и чертая сам обектите за упражненията. Когато се опитвам да изрежа в лицето на фигурата, детайл по два отворени контура излиза съобщение, че опцията Thin Feature от функцията Cut-Extrude, не може да работи с повече от един отворен или затворен профил. Това е ограничение на софтуерната версия на SW или може да се коригира някъде от опциите? Опцията работи с един профил без проблем.

Не съм сигурен какъв точно резултат се цели, но, ако правилно виждам, скицата е двете линии на светлата стена. Това, че са две несвързани линии, е проблем, защото, като се ползва скица с отворен контур за рязане, се избира едната или другата страна на контура да бъде изрязана. Когато има повече от един контур, това вече не може да се определи. Проблемът не е от версията, а така работи инструментът. В случая потенциален проблем е също това, че дължината на линиите не покрива изцяло тялото, което ще се реже. Ако целта е да се направи правоъгълен отвор между линиите, достатъчно е да се допълни скицата до правоъгълник.

В упражнението изрязват по два отворени контура в стената. Инсталирах SW2018 и успях да го направя с двата и повече контура едновременно. Явно във версия 2011 позволява да се реже само по един. Благодаря за отговора.

Разбрах какво имате предвид, благодаря и аз за уточнението.
