Как да създам?
Как да създам три отделни детайла

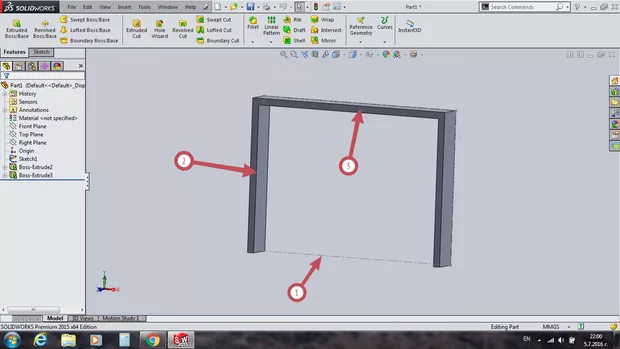

1 създадох правоъгълник с контур който е габарит на детайла ми. 2 с EXTRUDED BOSS/BASE създадох двата вертикални детайла. 3 когато създам хоризонталния детайл, вертикалните и хоризонталния стават един общ детайл

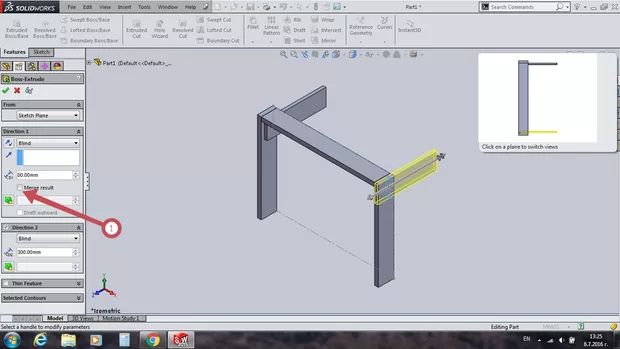

Намерих отговора. 1 трябва да махна тази отметка
Здравейте, Малко избързвате с нещата. Тук разглеждаме как да посторяваме различни градивни елементи на детайли. В следващите модули се разглежда как се посторояват цели детайли и как се свързват в сглобени единици. Във момента вие работите в part файл, което означава че създавате детайл. Премахнваето на тази отметка оказва на SolidWorks да съзаде отделно тяло (body) във вашият детайл (part). Т.е тук вие сте създали един детайл, който се състои от 5 тела. Този начин на изграждане на детайли се използва най-често при заварените конструкции.
Съгласен съм. Ще Ще проверя дали принципа е същият при листов материал.
