Защо изчертава патерни по самия екструднат елемент

3D Моделиране CAD/BIM Проектиране SolidWorks SolidWorks

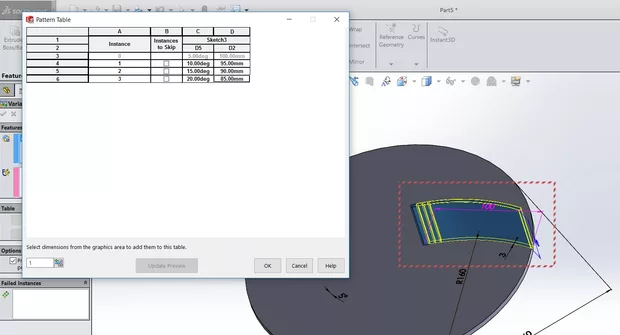

Защо тръгва да ми изчертава патерни по самия екструд детайл. (направил съм сам детайла със всички построения и връзки като заданието). На самото задание всичко работи перфектно. Някаква идея?

Може ли някакъв отговор?

Изивнавай за забавянето. Може ли да ми изпратиш файла на имейла за да го погледна. Имейла може да го видиш в профила ми, като кликнеш върху името ми.

Файлът е изпратен на пощатата ти :). Дано да разрешим случая.

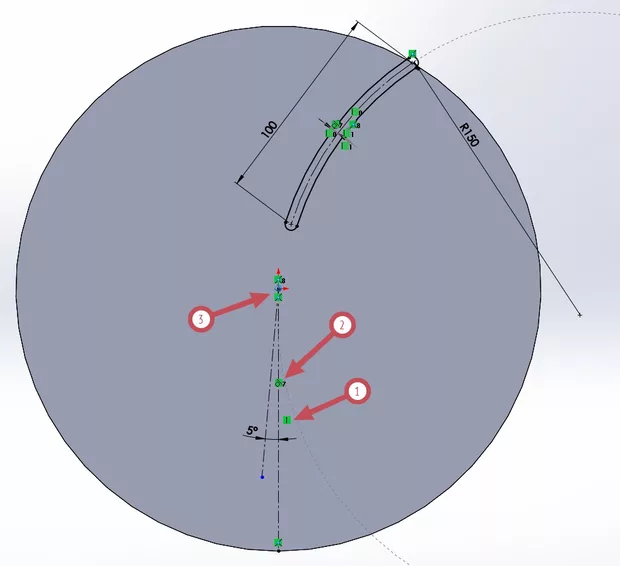

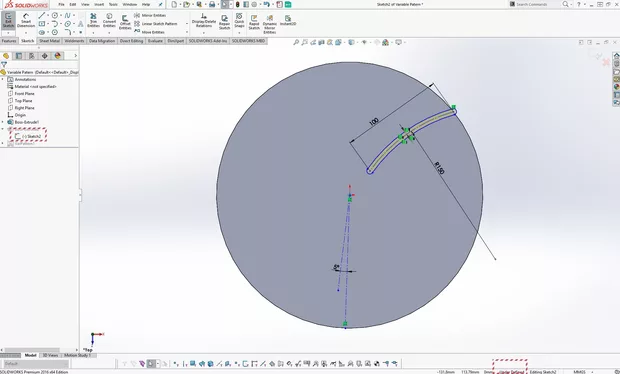

Ако разгледаме Sketch2, която сте построил, ще видите че тя не е дефинирана напълно. Ако промените стойността на ъгъла, ще видите че с него в момента не можете да управлявате положенито на реброто. Това е така защот не сте поставили няколко важни връзки:

  1. Осовата линия да е вертиклана, за да отчитаме градуса спрямо нея
  2. Връзка за тангенциалност между наклонента осева линия и осевта линия на реборото;
  3. Връзка за съвпадение на осевата лниния на реброто с координатното начало, така че нейното мисловни продължение да преминава през координатното начало.

По този начин напълно се дефинира скицата, и сега със стойността на ъгъла може да управлявате положението на реброто.
