Защо не мога задам градуси между две конфигурации?

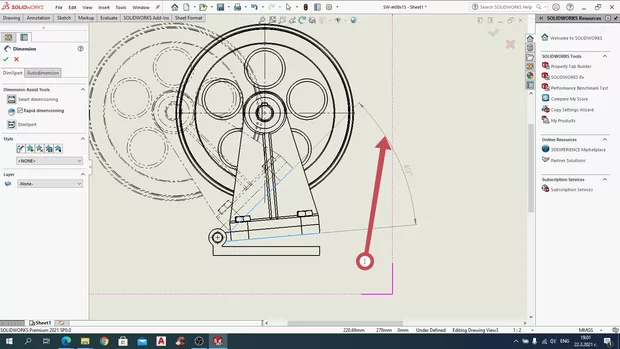

Здравейте, не мога да задам градуса между двете конфигурации както и между крайното положение до основата, но мога да задам само между основата и конзолата в първата конфигурация. Благодаря предварително.
Колега дай някоя снимка (и очертай с Paint на нея проблемите) , че трудно разбирам въпросите ти.

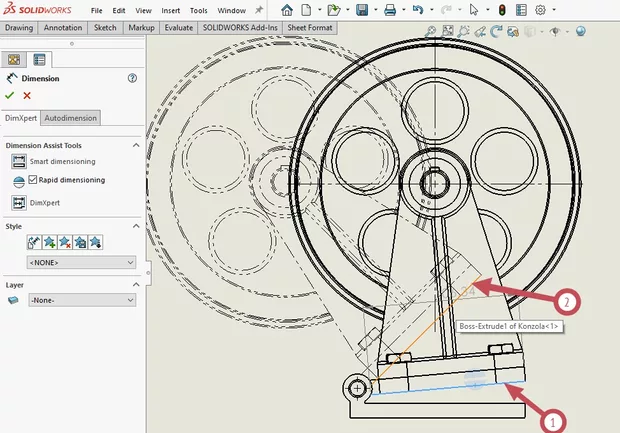

В момента на снимката съм маркирал долния ръб на конзолата в конфигурация крайно положение, сложил съм курсора върху ръба на основата, която е оцветена в оранжево. Проблема се изразява в това, че не мога да я селектирам за да задам ъгловия размер на крайно положение.
Пробвай с други линии да зададеш размери ,между двете положения на сборката.
И при мен е така. Когато маркирам едната линия, а после другата се появяват техните дължини. Работя със SW2016
Същият проблем. SW2017. Има ли решение ?
Същият проблем и при мен се получава SW2O17
Колеги ,след като сте свършили с инструмента Alternate Position View,отваряте annotation,smart dimensions,кликвате с ляв бутон в/у първата линия и я маркирате,отпускате бутона ,придърпвате към втората и когато тя се освети в оранжево , пак клик с ляв бутон за да я маркирате,дърпате на страни и сте готови.Дано съм бил полезен.
