Как да продължа с Екструд частта

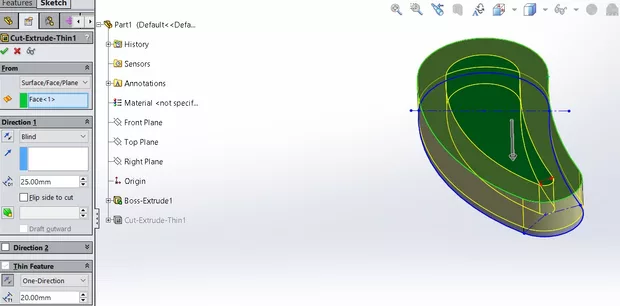

Стигам до тук с "Екструд" и не мога да обърна страните на изрязване и се получава:

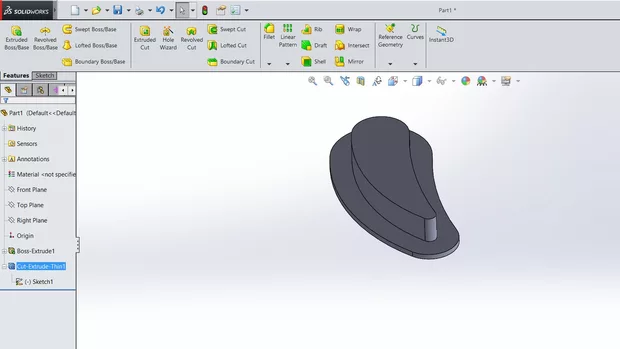

което със сигурност не е желания резултат, моля за помощ.
Здравей, Аз също пробвах няколко пъти докато се получи. Ето моето решение 1. Начертавам Скица1 - само вънщния контур с тангенциални дъги. 2. Потвърждавам промените в скица 1. 3. Селектирам скица 1, -->Клик Extruded Boss/Base , височина 20мм. Потвърждавам. 4. Клик в граф. област за да не е селектирано нищо. 5.. Клик в/у бутона Sketch за да изчертая скица2 без съм селектирал нищо. Трябва да избера равнина в/у която да създам скица2. Клик в/у горната повърхнина на тримерния геом. обект, получен от Екструд1. 6. Стартирам инструмента Оффсет, избирам отново същата повърхнина, задавам отстояние 20мм, потвърждавам скица2. 7 Селектирам Скица2, --> Extrude Cut с дълбочина 10мм, --> потвърждавам Cut -Extrude2.
Дано съм помогнал
Благодаря за прояснението, наистина се получи така, но исках да повторя същото като от урока. Скица -> Екструд Бос -> Екструд кът и готово. Интересно ми беше как със кът може да се прореже тялото по показания начин.
Здравей, отворих и разгледах файла прикачен към урока. Там се ползват три скици, скица 1за външния контур, скица 2 за големият изрез, позиционирана на горната повърхнина на геометричния обект, и скица 3 за малкия изрез които се размножава. Доколкото виждам от твоите снимки , се опитваш да ползващ една скица за да стигнеш до положението с големият изрез. Пробвах и се получи по следният начин. 1. Създававам скица 1 с външия контур. -->Ектруд с височина 20мм , включена опция за тънкостенно тяло Thin Feature, параметър Т1 - 20мм, CAP ends - не е маркирано. 2. Във фючър менажера, клик в/у + пред Екструд Thin 1, за да мога да маркирам скица 1. Маркирам я и натискам бутона Екструд Босс --> D1=10mm, потвърждавам. Дотук сме на положение с големият изрез, но не ползвам Кът Екструд, де. Ако намериш друга последователност- сподели, ще ми е интересно.
Колегата Славчо Желязков е отговорил съвсем правилно. Г-н Георгиев, по този начин който, сте показали, създавате тънкостенен разрез - т.е. задали сте на какво отстояние (25мм) от скицата да бъде разреза. Използвайте файловете от уроците и ги изследвайте как са постороени. Разбира се най-важно е да се фокусирате в темата на урока.
