Как....?

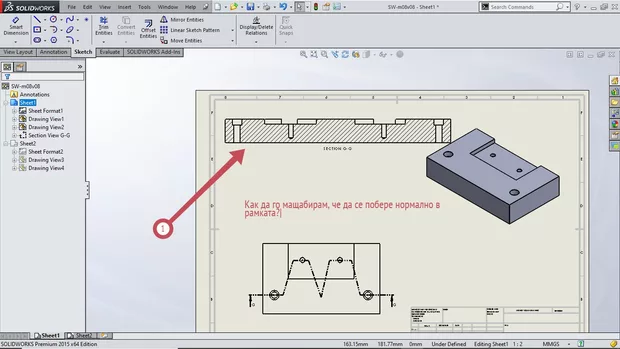

Понеже SW ми дава разгъвка на сечението и то явно няма да се побере в рамката на чертежа.Мога ли да мащабирам изгледа в подходящ мащаб и как ставатова?

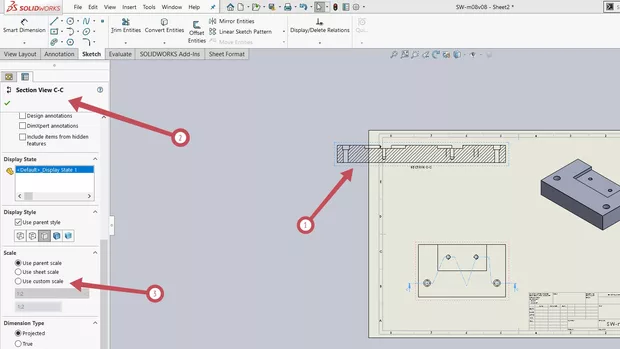

- Маркирате изгледа, на който искате да редактирате свойствата. 2. В менюто има Мащаб - Scale. 3. Use custom sclae - избирате подходящ мащаб.
Здравейте колеги.Имам два въпроса.Първият е как се изобразява стъпаловиден разрез(например с две успоредни секущи равнини,който се споменава в лекцията,но не се показва.Вторият ми въпрос е как могат да се смени линията на разреза,защото по ISO 128-24:2014 Линии за чертежи в машиностроенето е казано,че се използва "тънка линия с дълго тире и точка" в контура на изгледа и "дебела линия с дълго тире и точка" за позициониране на секущата равнина извън контура на изгледа,а в примера се използва "тънка линия с дълго тире и две точки",която има друго приложение(крайни положения на движещи се елементи,очертания на заготовки преди формоване и др).Благодаря предварително.
