Въпрос към урок: Задаване на наклон на елементи чрез стрелка за наклон от курс: Основи на BIM и Revit

Защо не се получава?

Тайните на Revit Architecture Revit Architecture Основи на BIM и Revit
Петър

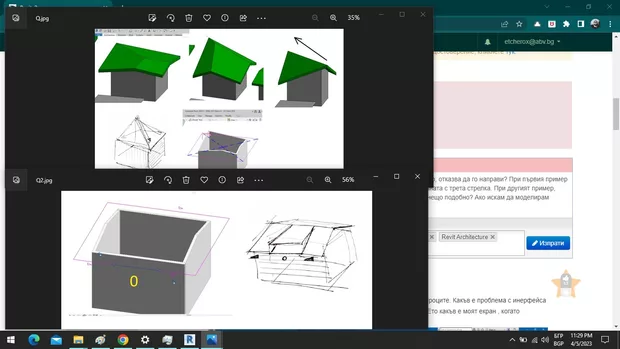

Защо нещо, което на пръв поглед ми се струва толкова просто, отказва да го направи? При първия пример е същото, което показвате но се опитвам да добавя допълнителен наклон на равнината с трета стрелка. При другият пример, когато разделим покрива със "Split", не би ли следвало да се скъса и да се получи нещо подобно? Ако искам да моделирам подобен покрив какъв инструмент да използвам? Екранна снимка към: Защо не се получава?

арх. Петър Пенчев

При първия пример предлагам да позлвате опцията "Modify By Sub Elements" Или контрол на геометрията по точки. За втория пример, няма как така да го отлепи и прекъсне средняит елемент. Предлагам ви да моделирате покрива с два отделни елемента. Единият е основният покрив с отвор. а другият е само елементът в средата.
