Защо дименсията не е наклонена?

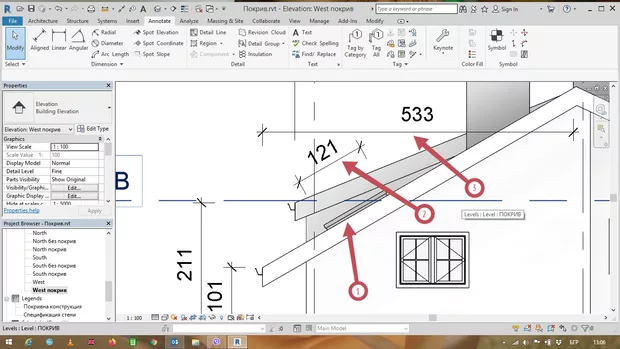

Когато желая да поставя оразмерителна линия за да покажа дължината на наклонена стреха от покрив, дименсията се изобразява успоредно на оста "Х", а когато оразмерявам покривен прозорец на същия покрив, оразмерителната линия следва наклона на покрива. Защо има разлика в двете оразмерявания и как дименсията да следва наклона на покрива?
Дименсията следва ориентацията на референциите, които дименсира. Едната дименсия е между вертикални рефернеции, за това е хоризонтална. Референциите на покривняи прозорец за наклонени в пространството и за това дименсията следва наклона.
А как да в този случай да създам наклонени референции на дименсията, за да отразява дължината на наклонения покрив?
Наклонени референции няма как да създадете. Можете да добявяте 2D линии, ако има нещо специфично което искате да дадете като размер. След което котирате разстоянието между тези линии.
