Трябва ли да изтриваме cad подложката?
Здравейте. След като използваме предназначението на cad подложката трябва ли да я изтрием и как ще стане това? Понеже тя е разбита на линии, означава ли това, че трябва да селектираме линия по линия за да я изтрием? Благодаря предварително за отговора!
Гледайки видеото отново разбрах, че подложката не се разбива на линии, но въпросът ми дали трябва да я изтрием впоследствие остава.
Това зависи от вас. Обикновено когато се свързва CAD файл, той се използва многократно като референция. Ако не искате да го позлвате можете да го изтриете като всеки друг елемент. Първо го маркирате и избриате "Delete" - било то директно с бутона от клавиатурата или от лентовото меню. Можете и да влезете в менюто от което се контролират свързаните файлове - Inseert--> Manage Links и да изберете съответния линк и да кликнете "Remove"
Има ли причина да не виждам оста на стената в CAD-file, наложи ми се да начертая стените по привързване по най-външна линия?!

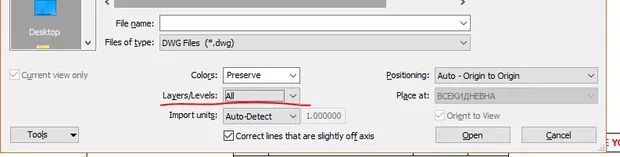

Причина има със сигурност = ) Каква е тя не мога да съм сигурен. Предположенията ми се свеждат до: прозореца при зареждане на подложката и опцията за слоевете -
;

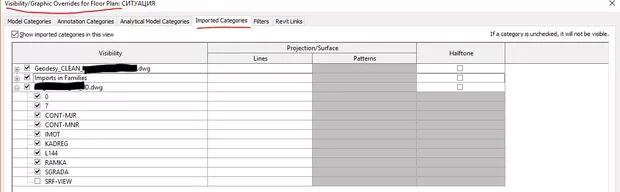

Друга възможност са настройките на конкретният изглед за видимост на слоевете от подложката :
;
Ако пък по някаква причина така е направена DWG подложката, че самите оси имат някаква височина, т.е. различна от 0 Z координата и се намират извън View Range на съответния изглед.
И аз имах такъв проблем. Интересното е, че след наместване ръчно на първата стена, за следвашите си работеше. А аз използвам вашите файлове и проверих всички настройки, които сте показали по-горе.
