Въпрос към урок: Подравняване на изгледи върху различни чертожни листове
от курс: Основи на BIM и Revit
Защо при вкарване на чертеж в чертожен лист размера е по-голям от листа?

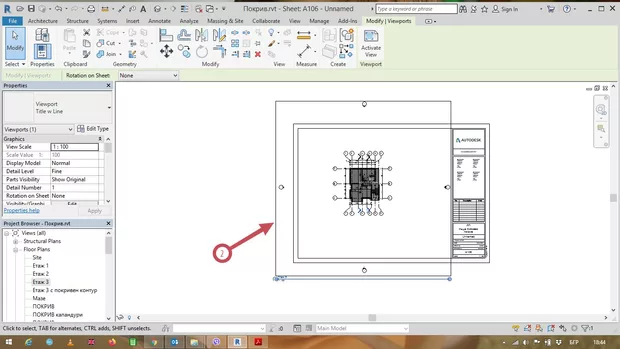

Използвам лист А2, но при вкарване на чертежа в листа около него има линии, които са отдалечени от самия чертеж и очертанията им излизат от контура на листа. Как да доближа тези линиии, така че да има място на листа и за друг чертеж освен този.

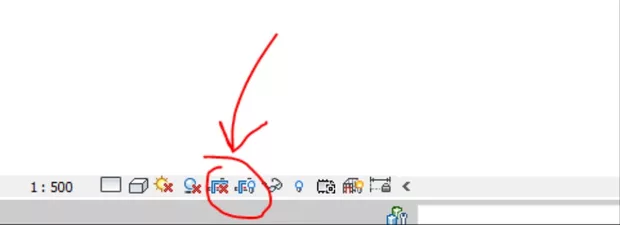

Тези линии не са физически. Те изобразяват максималния обхват на видимите елементи. В този случай виждате, че символите за фасади в план са елементите, които определят до къде стигат тези въображаеми линии. Ползвайте Crop Region и настройте каква порция от медела да виждате. Има видео, което показва как се работи с тях.
