Как се правят очертания на стените от етаж2 в плана на покрива?

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

Здравейте, въпроса ми сигурно е елементарен, но съм съвсем начинаеща в тази програма. Опитах се да направя покрив във файла от предния урок. След много мъка успях да накарам слоя "покрив" да се появи в Project Browser-а, но като щракна на него - виждам само символите за разрези, а за да направя покрив ми трябват очертанията на стените от долния етаж. Как да ги направя?

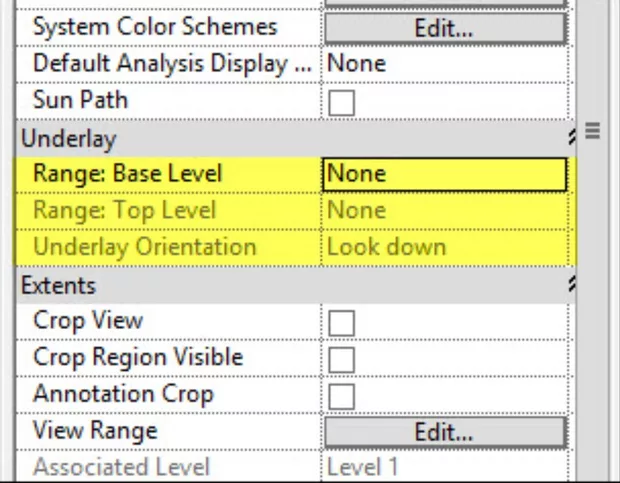

Използвайте панела с настройки и когато сте в нивото "покрив" изберете за параметърът Underlay - етаж 2 Там където пише None - вие изберете нивото от което искате да видите стените. Можете и директно в нивото в което вижате стените да построите покрива и после от палета с настройки при маркиран покрив да смените нивото към което се привързва той.

Благодаря за съветите
