Какви колони да използвам? Дали да създам отделна фамилия или да ползвам съществуваща? Как да създам фамилия за колони - архитектурни и структурни?

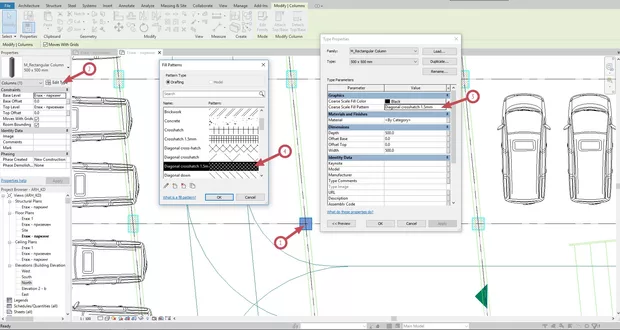

Работя по архитектурна част на проект, който вече е с ясна конструкция, която би следвало да бъде добавена към модела от инженер-конструктор. В този случай кое е по-добре - да добавя конструктивни колони или архитектурни такива, които ще бъдат заместени със структурни от колегите инженери? Вторият ми въпрос е дали е по-добре да създам отделна фамилия от колони (архитектурни или структурни) или да модифицирам от съществуващи. В снимката, която прилагам съм импортирал DWG файл който ми слъжи като подложка и на мястото на колоните слагам архитектурни такива. В този случай използвам стандартната фамилия в ревит за архитектурни колони "М_Rectangular Column", като съм дубликирал една от колоните и съм променил сечението според желаното от мен. Желая да добавя щрих на колоната но нищо не се променя - остава бяла. Искам да знам къде е проблема и дали изобщо подхождам правилно - може би е по-добре да създам нова фамилия. Ако е така бих искал да знам как да я създам и в кой модул и видео е показано?
Колоната остава бяла, защото автоматично приема материала на стената в която се поставя. Моя съвет е да изпзолвате структурни колони и да заредите някои от стандартните - например Concrete Columns, които ще намерите в папката Structural Columns. След като ги заредите при маркиране на колоните в палета с насторйки има параметър за материала "Structural Material" и чрез него може да зададете вида на щриховката. Също така си дубликирате някой от типовете, за да създадете нов тип с размерите, които ви трябват.
Благодаря за отговора! Успях да се ориентирам в начина, по който работят фамилиите и типовете. Създадох собствена фамилия структурни колони, и при добавянето на щриховката в нея открих пропуска си. Трябвало е да привържа параметъра Structural Material в палета с настройки към параметъра в настройките за типа на колоната чрез малкия бутон най-вдясно в палета с настройки.
