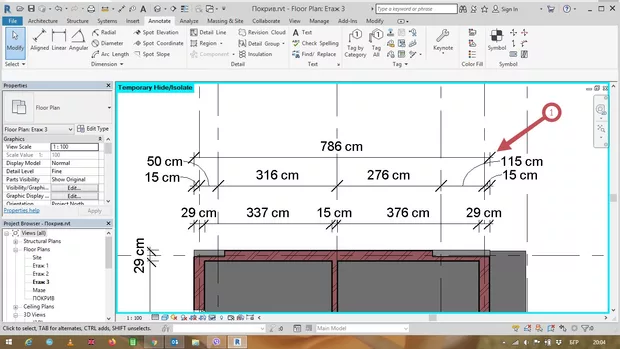

Как да не се изписва мерната единица при поставяне на дименсия?

Тайните на Revit Architecture
Revit Architecture
Основи на BIM и Revit

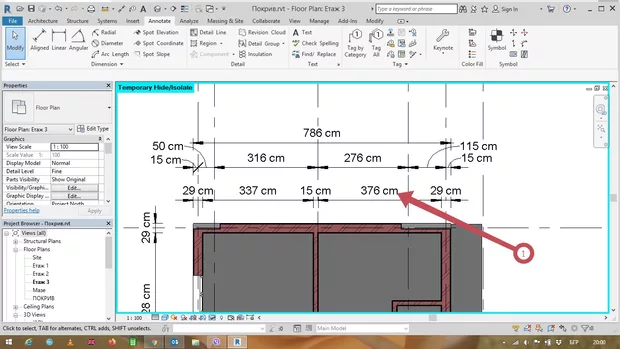

1.От къде мога да изключа да не се показва мерната единица при поставяне на дименсия, а да се изписва само числото?

2.От къде мога да задам по-малък размер на изобразяването на края на размерната линия? Единствената дължина на диагонална линия, която ми се предлага в настройките е 3мм, как мога да я намаля на по-малка дължина?

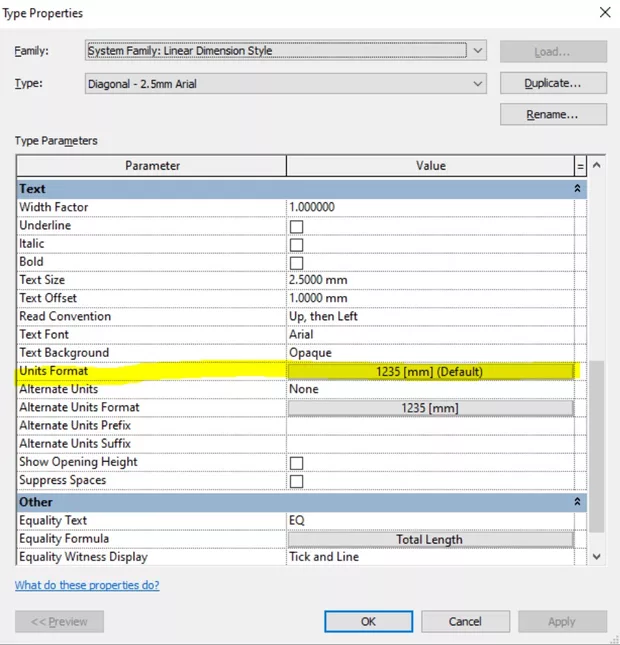

За мерните единици е нужно да насторите параметъра Units Format

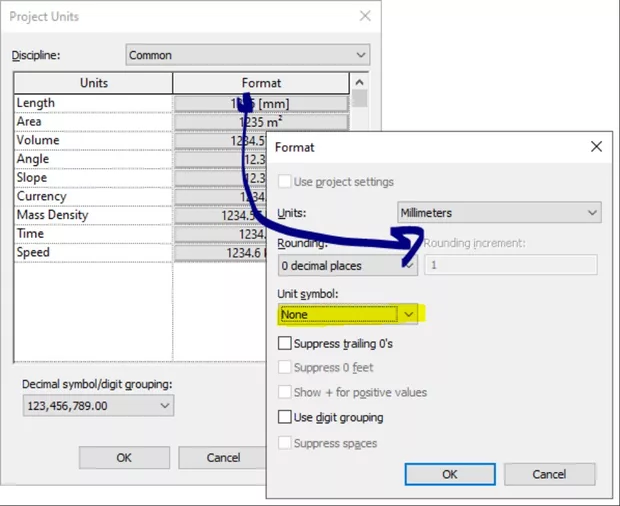

Ако е Default , то единиците се изобразяват по подразбиране, което значи, че се позлват насторйките от Manage - Project Units. Съответно там трябва да се настрои да не се показва текста.

Ако не е Default, то просто отново на Unit Symbol изберете None.

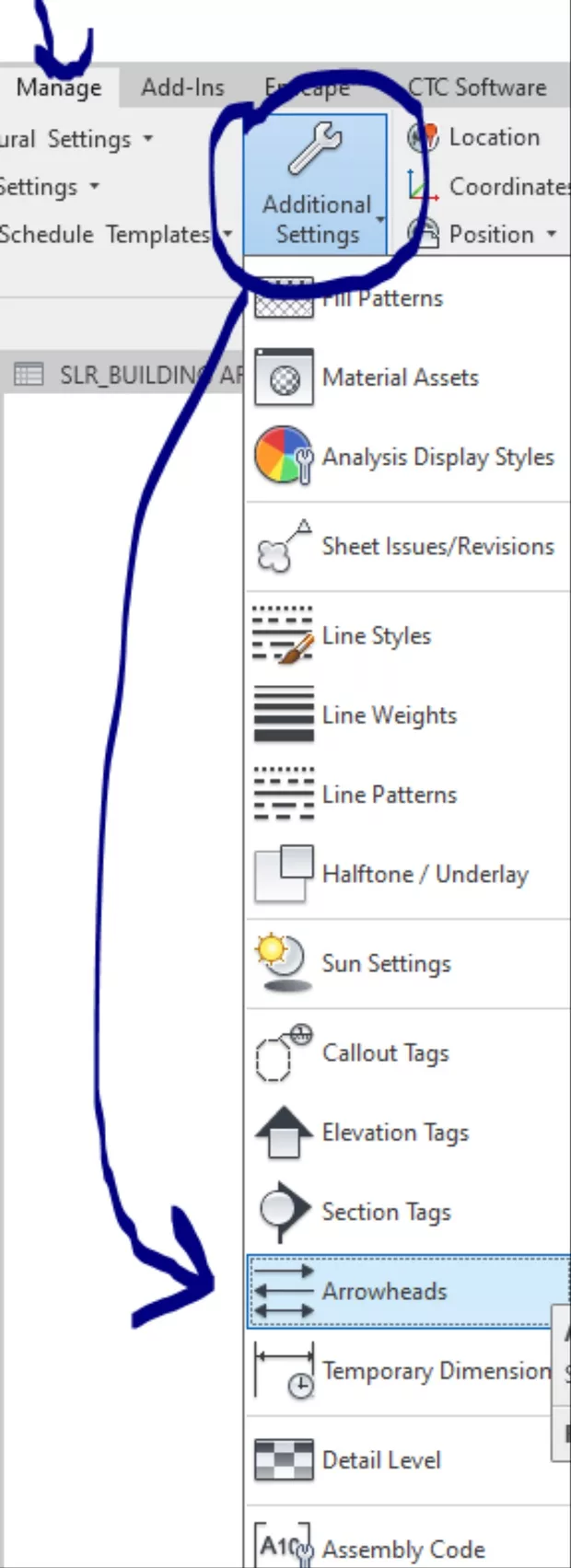

Що се отнася до дължината на диагонала. От Manage - Additional Settings - Arrowheads, може да намерите меню със символи.

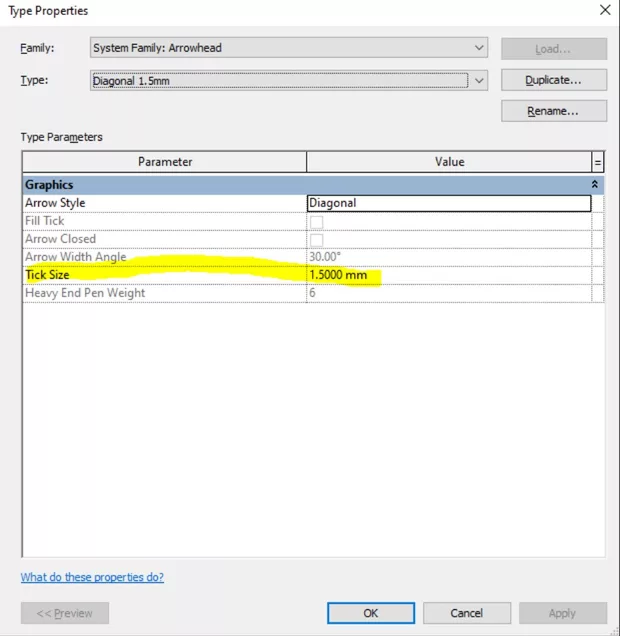

От падащото меню може да изберете Diagonal 3mm след това да изберете Duplicate, да го именувате праивлно и да промените параметъра Tick Size.

След което при редакция на параметрите на фамилията ще може да изберете новия тип.

Благодаря, получи се както го исках.
