Въпрос към урок: Създаване на под от курс: Основи на BIM и Revit

Как да създавам греди и да манипулирам техните свойства?

Тайните на Revit Architecture Revit Architecture Основи на BIM и Revit

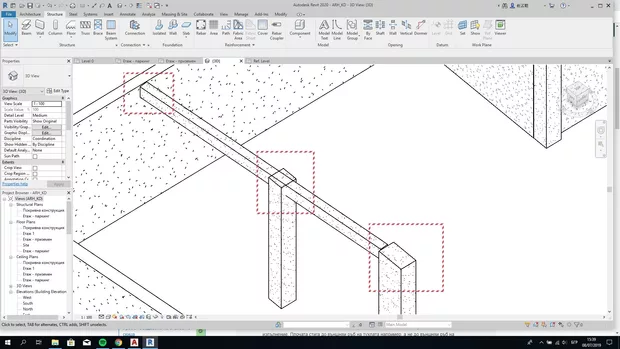

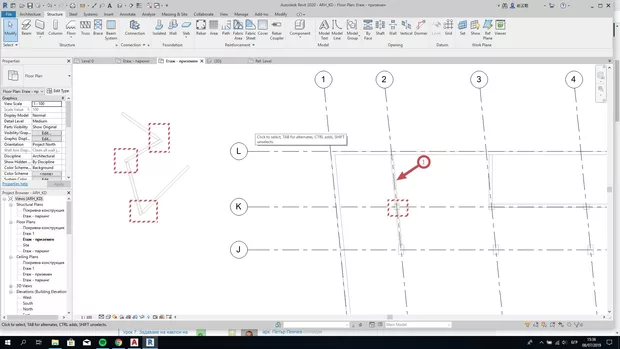

Имам четири нива в своя проект: Етаж - подземен паркинг, Етаж - приземен, Етаж 1 и Покривна конструкция. Искам да построя гредите между Етаж - подземен паркинг и Етаж - приземен. Тях ги строя в ниво Етаж - приземен (моля кажете дали това е нивото, на което трябва да ги нанеса). Успях да създам своя собствена фамилия за стоманобетонни греди, но след като я заредя в проекта и започна да ги изчертавам срещам някои проблеми. 1. При изчертаване на гредата не я виждам - разбрах как да разреша този проблем като от мeнюто с настройки на плана избера долното ниво като Underlay. 2. Гредата се вижда в сив цвят и не мога да я маркирам в план въпреки, че е прикрепена към това ниво. 3. При изчертаване съм маркирал отметката Chain, но гредата не се продължава след всяка промяна в посоката, а стартира като нова отделна греда. 4. Гредата не се слива с останалите структурни елементи като колони и стени.

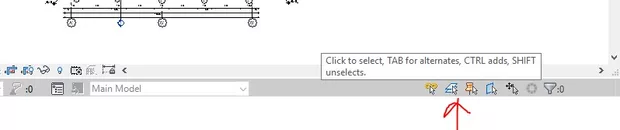

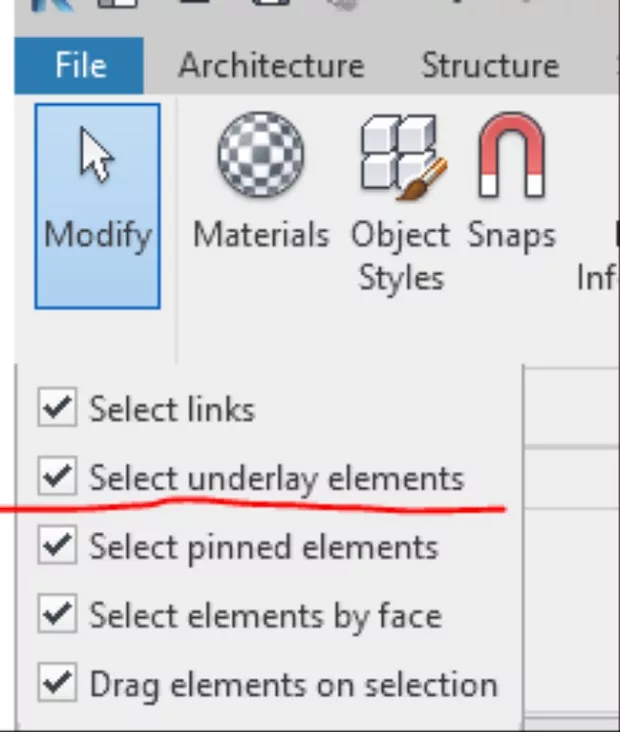

По точка 1, вие сам сте си отговорили. По точка 2, от лентата в долния край на прозореца или от менюто Select трябва да позволите избирнаето на елементи от Underlay - или кликвате върху иконката в ленатата в долния край или отметката в менюто Select Точка 3 - няма как да се получи една греда, дори при изпозлван на Chain. Всеки два клика ще дефинират една греда. Chain ви спестява единствено цъкането всеки път на командата. Със стените е същото - Chain не създава една стена, а просто отделн исегменти, без да се налага стартирането всеки път на командата. Точка 4 - така нареченото от вас "сливане" може да постигнете чрез командата Join Препоръчвам ви обаче да координирате размера на елементите и да избягвате Join. Можете да спрете колоните преди да стигнат гредата например.

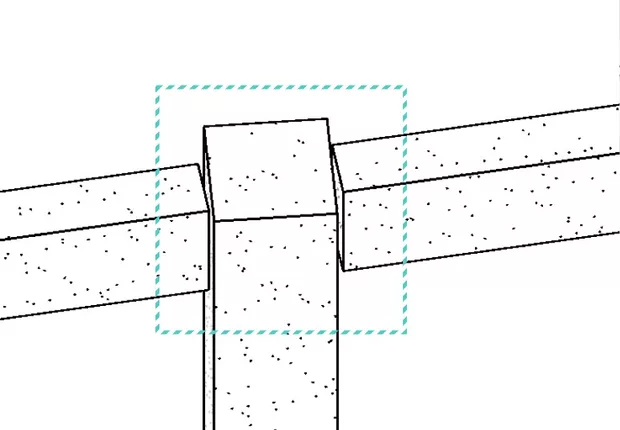

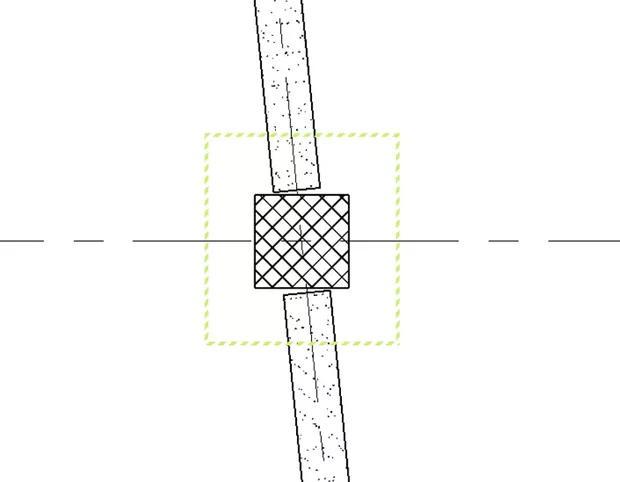

Благодаря за разясненията по т. 2 и т.3. Относно точка 4 съм съгласен с вас и не бих искал да използвам Join за различни конструктивни елементи. Нанесох гредите, като използвах бутона за нанасяне по оси подобно на начина, по който могат да се нанасят колони. Така между всеки две колони се получи отделна греда. Проблемът е там, че осите, по които са разположени колоните и гредите са по ъгъл и се получава много неясна връзка между греда и колона:

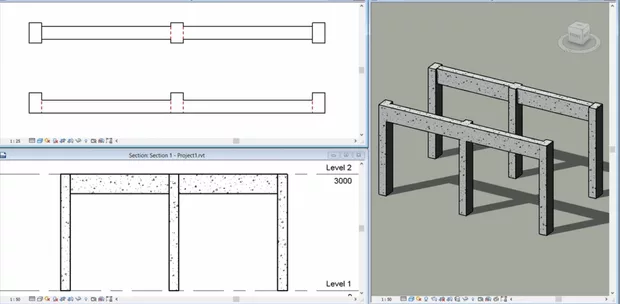

Под "сливане" по-скоро имах впредвид правилното свързване на гредата с колоната и плочата над нея. Опитах със командата Join, но тя сякаж не работи за гредата - не мога да я маркирам. Опитах и с бутона beam-column joins от менюто Modify, но и той не ми дава възможност за свързване на гредата с колоната. Това което си представям като резултат е това:

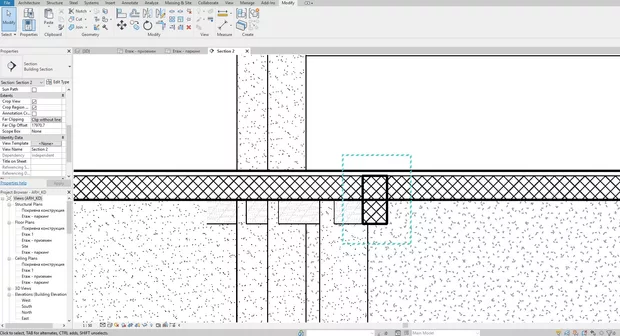

Във видеото, от което съм взел последното изображение не намирам решение на проблема? Освен това след като добавих и плоча над гредите не мога да ги изобразя правилно както би следвало да стане:

Може би проблемът е в настройките и параметрите на гредата. Ще се радвам да ми кажете, къде греша и какви са ми пропуските и дали изобщо подхождам правилно към изграждането на елементите.

Не съм сигурен през какви стъпки мианвате при построяването. Ето един нагледен пример с няколко колони, греда и плоча. Всичко изглежда да се свързва и работи както се очаква. Без да позлвам Join или каквито и да било други команди. Изчертаването на гредите става с прихващане по колоните.Плочата пък изчертаваме съвсем стандартно. https://s3.gifyu.com/images/ConcreteModel.gif

Много благодаря за отговора. От него разбирам, че най-вероятно проблемът е в настройките на фамилията ми за греда. Самото свързване на отделните елементи зависи ли от материалите, които са им зададени? Питам, защото колоните, гредите и плочата ми са с един и същи материал за бетон, който аз съм създал, защото материалът за бетон по подразбиране не ми допада как излиза графично.

Ако материалът е един и същ, няма значение. По-скоро ако сам сте опитвали да създавате самите фамилии е възможно да не са напълно функционални. Редактирането на фамилии е по-специфичен процес. Прпоръчвам ви да позлвате стандартните фамилии - има достатъчно за колоно и греди. Ако вече сеченията са много специфични, тогава има смисъл да правите собствени.

Разбирам. Да, сам се опитах да създам фамилии от готовите библиотеки с темплейти на ревит. В случая с гредата беше от Metric Structural Framing - Beams and Braces, а колоните от Metric Structural Column. След като пробвах различни съчетания от елементи от създадените от мен фамилии и стандартните фамилии стигнах до извода, че имам този проблем със свързването както с гредите, така и с колоните - тоест проблемът наистина е в настройки в темплейтите за структурни фамилии, с които аз не съм запознат и не мога да контролирам. Тъй като това са структурни фамилии при създаването им зададох към параметрите на фамилията Material for Model Behavior - Concrete но и това не повлия. В крайна сметка реших да използвам стандартните фамили, както вие препоръчахте. Въпреки това ще бъда благодарен ако вие или някой друг участник в курса успее да ми разясни къде е проблема, за да мога да знам какво става в случай, че наистина ми се наложи да направя собствена фамилия.

Последно ми се беше наложило да правя бетонова греда, която има вути. Там вече нямаше как да се ползва съществуваща фамилия. Но при стандартна геометрия позлвайте тях и им променяте при нужда материала в проекта. Все пак не помня да съм имал проблеми при свързването с тази греда която създавах тогава. А за да ви се помогне трябва да се тестват вашите файлове и някой да си поиграе с тях и да види какво се случва. За съжаление не мога да ви предложа подобно нещо, защото времето ми е ограничено. Може да потърсите повече информация в интернет по създаването на фамилии. Успех!

Разбирам ви напълно. Много благодаря за оказаната помощ и обяснения!
