Как да моделирам профили, свързващи се по различен от 90° ъгъл?
Здравейте, тук виждам профили само хоризонтално и вертикално построени. Може ли в ревит 2020 да се направят и диагонални профили? И ако фасадата ни стига до горе, до наклонен покрив, как се изрязва фасадата точно до покрива? А може ли фасада да се свърже с покрив или само стените се свързват с покрива? Благодаря! :)

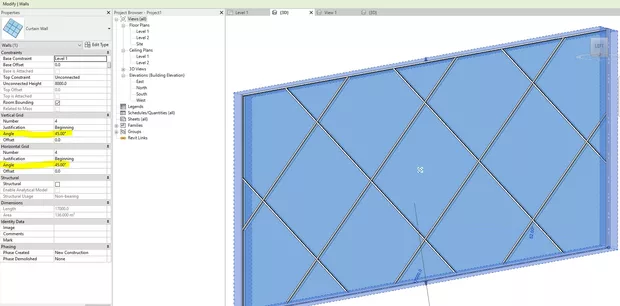

Може да има диагонални профили. Но логиката е следната - имаме две направления. По подразбиране те са вертикала и хоризонтала. С параметрите "Angle" можем да ги променим под някакъв ъгъл. Профилите автоматично се изрязват един по друг. Фасадата е Curtain Wall , т.е. е стена, т.е. може да се позлва Attach , както със стандартна стена. Всичко трябва да работи аналогично. Ако Revit е интересна за вас тема, можете да се присъедините към Facebook групата - Sofia Revit User Group https://www.facebook.com/groups/SofiaRUG
