Въпрос към урок: Добавяне на спецификация (Bill of Materials)
от курс: Проектиране със Solidworks
Защо?

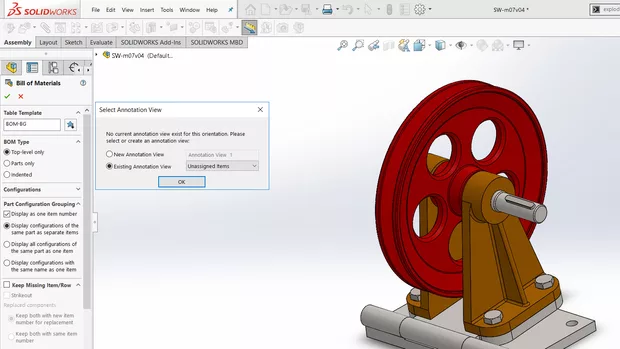

Защо при мен я няма опцията с която таблицата е успоредна на екрана, и как мога да я активирам?
След като е направена сглобката, при изходно положение на чертежа (в ляво е само "дървото на построението"), отваряш "INSERT" горе в ляво, отиваш долу до "TABLE" без да кликваш, и в дясно се отваря "прозорец". Кликваш върху "BILL OF MATERIALS" и на мястото на "дървото на построенията" се отваря нов "прозорец". Кликваш горе в ляво на зелената чафка и като върнеш курсора на чертежа, с курсора се движи и таблица със списък на всички детайли от които е направена сглобката.

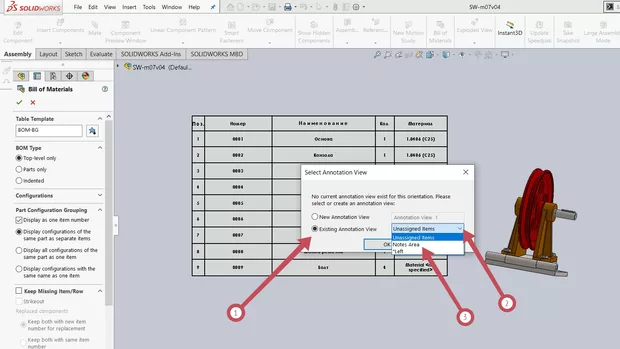

В падащото меню трябва да имаш опцията "Notes Area".
- Existing Annotation View
- Падащото меню
- Notes Area
