Какъв е проблема в примера (изтегляне на тяло по два затворени контура)?
На първата е фигура е дадена скицата на детайла. На втората - скрийншот на прозореца с настройките на изтеглянето, а на третата - резултата след потвърждение с ОК. В резултата се вижда, че изтеглянето се прилага само върху единият от двата контура. Когато избера редакция на вече направеното изтегляне (четвъртата фигура) - в привюто се вижда изтегляне и на двата контура, но след потвърждение резултата е същия. Rebuild не решава проблема. Работя с версия SOLIDWORKS PREMIUM 2015. Аз ли допускам грешка или е бъг на програмата?
Скица:

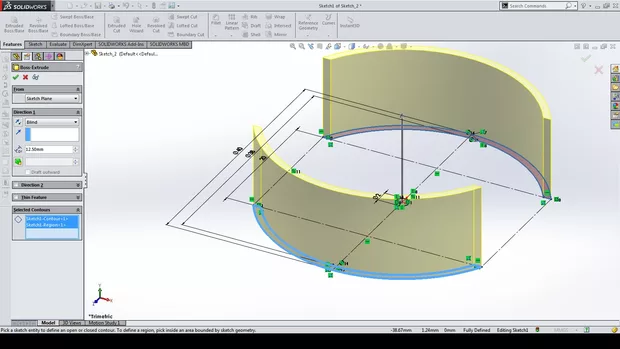

Настройки на изтеглянето:

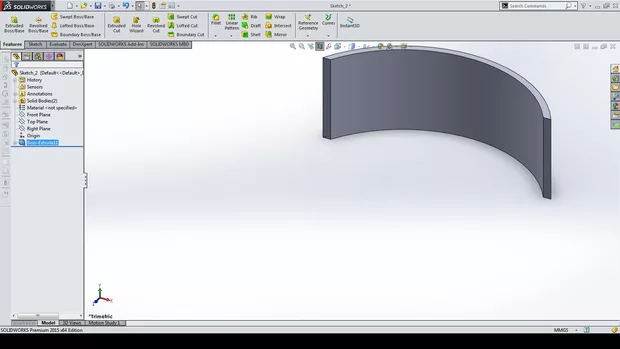

Резултат след потвърждението:

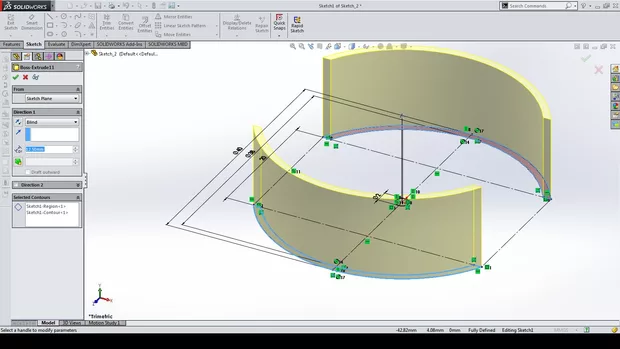

Редакция на изтеглянето:
Здравей, от 3-тата фигура в папката Solid Bodies виждам че има 2 твърди тела. Коеото значи че и двата контура са изтеглени но порадо някаква причина виждаш само едното. Разгъни папката и покажи двете тела.
Благодаря! След рестарт на програмата, изтеглянето мина нормално и за двата контура. Случва се. Иначе е добър софтуера. И от курса съм много доволен до момента.

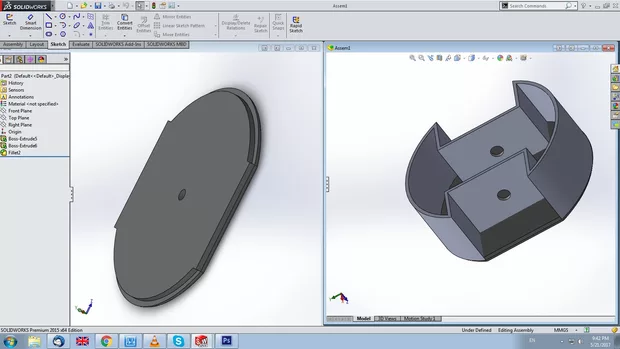

В крайна сметка нещо такова се получи:
Привет, От снимките се вижда, че опцията Section View е активирана. Бих предположил, че си я тествал и забравил включена и от там тя ти е отрязала вторият елемент?
