Въпрос към урок: Чертане на конструктивни елементи
от курс: Строителни конструкции по Еврокод
Може ли да се избегне функцията обединение на плочи, които са изчертани в едно поле? (виж пример в прикачен файл)

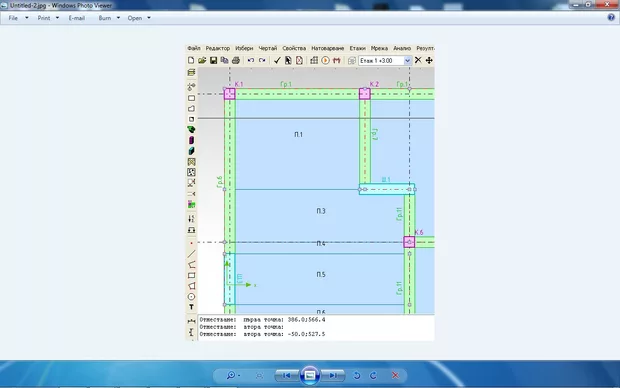

- Трябва ли да се обединяват плочите при изчисляване и оразмеряване на плочата в PSCAD? (вижте примера в прикачената снимка)
2. Правилно ли са прикачени възлите към приложения файл?
3. При въвеждане на конструкцията в PSCAD, може ли да се започне от въвеждане на ВНК и гредите и най-накрая плочи? На клипчето е показано да се започва първо с плочи.
- Не е задължително плочите непременно да се обединяват. Едно поле или безгредова плоча могат да се очертаят и от няколко допиращи се по границите контура. Накрая, при изчисляването се генерира обща мрежа и всичко се изчислява като една обща плоча. Не е обаче и необходимо да се насичат толкова полетата, ако няма причина. Това донякъде усложнява модела и работата с програмата.
2. От това, което се вижда на картинката, елементите изглеждат правилно привързани. Най-добре се вижда обаче, ако се отиде на слоеве и се избере "Осова схема" отдясно.
3. Няма значение реда на въвеждане по отношение на видовете елементи. Всичко е изцяло въпрос на удобство. Важното е какво ще се получи накрая.
Не мога да намеря "Осова схема" в слоеве :( . Може ли да ми помогнете? Имам PSCAD 1.4.
Там тази опция още я няма. Необходима е версия поне 2.0.
