Какво трябва да се въведе в полето "включвай възли на височина от етажа" в PSCAD 2.2?

CAD/BIM Проектиране BIM PSCAD Design Expert Проектиране Строителни конструкции по Еврокод

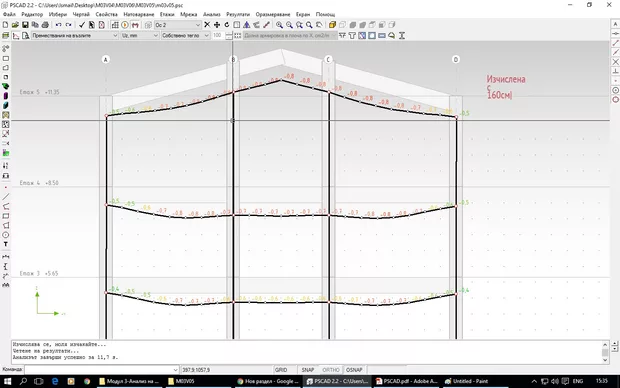

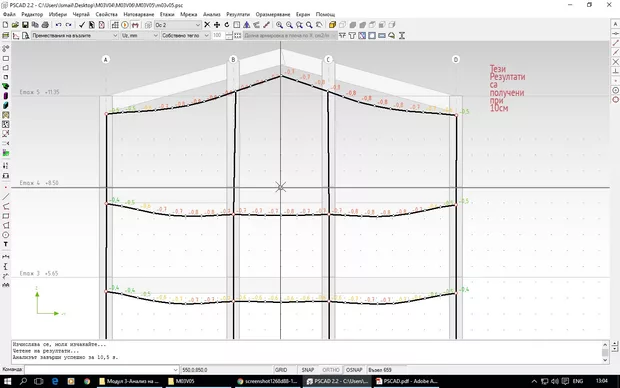

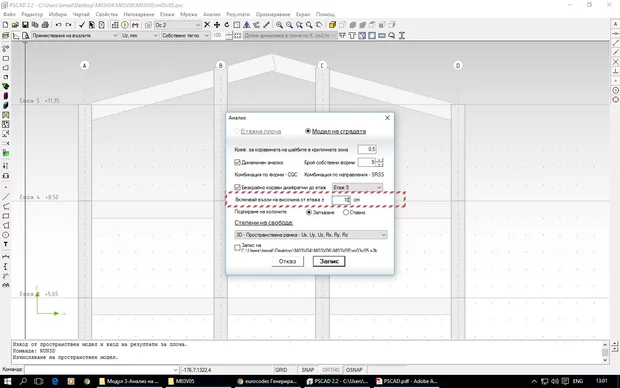

Искам да попитам за новата възможност на PSCAD 2.2 както се вижда на картинките долу - полето "включвай възли на височина от етажа". По подразбиране е зададено 10 см и с това се получава по-малки стойности в сравнение с това във видеото и ако въведа приблизителна височина на билото 160 см се получават същите резултати както е показано във видеото. Може ли да обясните подробно тази възможност при какви случаи може да се ползва и колко трябва да се задава. Когато имаме такъв покрив, по-правилно ли е да се въведе стойност, която да включва възлите на наклонените плочи както съм показал долу в картинките?

В конкретния случай няма голяма разлика. Трябва да се има в предвид, че хоризонталната диафрагма изравнява хоризонталните премествания на всички възли. При вертикалните натоварвания, това има ефекта на невидим "обтегач", който поема хоризонталния разпор. Направи трети модел, при който нивото на етажа е на билото 12.95, а крайните възли са понижени на -1.60. Мисля, че в полза на сигурността е нивото на етажа да е най-горе и да смъкваме възлите от него надолу.

Тази опция беще въведена и поради още една причина. Когато имаме наклонена греда, която слиза много близко до долната плоча и преминава в колона, се получават огромни усилия на срязване в тази колона, ако възелът е закачен към диафрагмата на горния етаж. Реално този възел би трябвало да остане свободен.
