Защо при работа в сантиметри нещата се получават съгласно уроците, но при работа в милиметри текстовете са едва забележими?

Ако както си посочил тук става дума за анотативни мащаби нека уточним някои неща преди да предположа къде може да се крие проблема, с един елементарен пример.

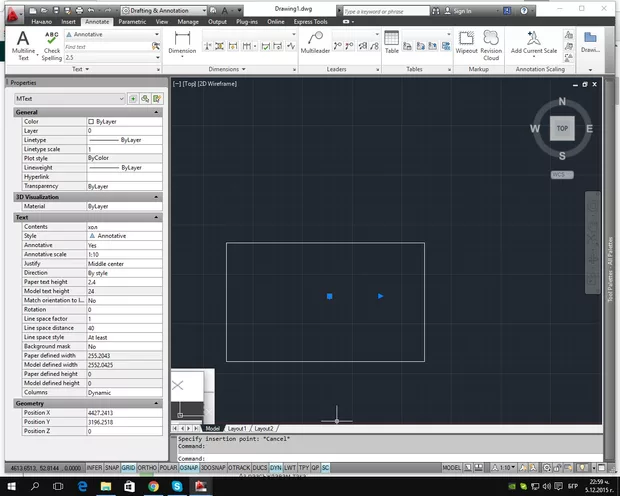

На снимка 1 позиция 1 съм показал един текст който е с височина 3 ( снимка 1 позиция 2 ) в мащаб 1:50 в сантиметри( снимка 1 позиция 3 )  което ще рече 1 paper units = 5 drawing units съответно текста в моделното пространство е 3*5 = 15 ( снимка 1 позиция 4 ) .

На снимка 2 позиция 1 съм показал един текст който е с височина 3 ( снимка 2 позиция 2 ) в мащаб 1:50 в милиметри ( снимка 2 позиция 3 )  което ще рече 1 paper units = 50 drawing units съответно текста в моделното пространство е 3*50= 150 ( снимка 2 позиция 4 ).

Както забелезваш от снимките текста изглежда съизмерим..... това е така защото правоъгълника в първата снимка е с размери 1000 на 1000 като е спазено условието условно да примема че 1 units ми е 1 сантиметър.На втората снимка текста пак е в правоъгълник ОБАЧЕ 10000 на 10000 т.е същия само че изчертан в милиметри ( пак на база условието да се чертае 1 към 1 т.е. 1 unit ми е равен на 1 мм )

АКО обаче бях оставил правоъгълника изчертан едно към едно в сантиметри, пък мащаба бях нагласил за ММ следваше да имам ситуацията на снимка 3, чертал съм в сантиметри пък ползвам анотативен мащаб за милиметри и се получава несъизмеримост.

При теб проблема се крие в това че 1 : 10 и 1: 10 всъщност са винаги 1 paper  units  към 10 drawing units т.е. приел си мащаб 1: 10 за милиметри и когато чертаеш 1 към 1 в сантиметри ти се вижда голям и хубав текста ( този текст обаче е грешен защото реално си го подготвил за чертеж в милиметри пък изчертаното ти е в сантиметри ) , но изчертавайки правоъгълника в милиметри ( правоъгълника става доста по - голям ) следва текста да ти се вижда доста доста малък, НО именно него ако го разпечаташ в 1 : 10 ( за милиметри ) следва да бъде с големина точно 3 мм

Анотативните мащаби, както съм споменавал доста често във форума са нещо което се научава едва когато се мине модула за принтиране ( плотиране )

Така че съвета ми е изгледайте този модул за мащабите, под всеки урок има доста интересни теми в които са дискутирани много препоръки, насоки за това как да се процедира с мащабите в AutoCAD. Ако прочете повечето от тях няма да сбъркате от гледна точка на това че там са разискани казуси от практиката, които проблеми най - вероятно ще срещнете и вие при ползването на мащабите в AutoCAD.

А когато стигнете до модула с плотирането върнете се на този модул с мащабите изгледайте го и мисля че няма и да се замисляте повече при работа с мащаби, ами ще ги ползвате с лекота.

Надявам се да съм бил полезен с отговора.
