Защо имам проблем със създаването на фигура с две ординатни оси, за два признака в excel под windows 7?

Здравей, мисля че проблема е сходен с този в тази тема тук :

Защо някои опции в Excel понякога са активни, а понякога не?

Прочети я ... обръщам внимание ( капо подсказака след като си прочела темата към която те препратих ) че в моемнта на снимката която си показала пише Compatibility Mode.

Надявам се да съм те насочил на правилното място.

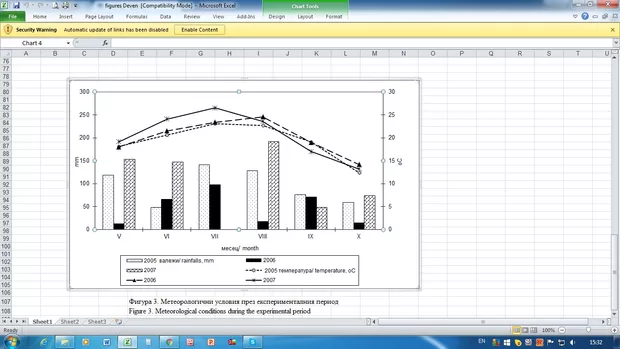

Благодаря за отговора, но аз исках да разбера как мога да създам фигура с две ординатни оси за два признака чрез по високата версия на excel. С приложената снимка направена чрез по-ниската само показвам какво искам да направя чрез по-високата версия.

Сега разбрах казуса. Първоначално си мислех че просто не се получават нещата въпреки че ги правите, а реално въпроса е бил от къде точно да се направи това в по - нова версия.Все пак надявам се и темата към която ви препратих да Ви е била полезна с оглед на това че е доста често срещан проблем.

Сега на въпроса :

Ето един пример в Excel 2007.

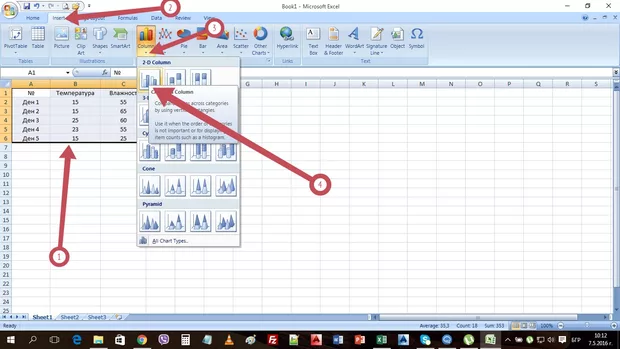

Имам една база от данни ( снимка 1 позиция 1 ) , съответно от менюто Insert ( снимка 1 позиция 2 ) си вмъквам ( снимка 1 позиция 3 и 4 ) една стандартна колонна диаграма.

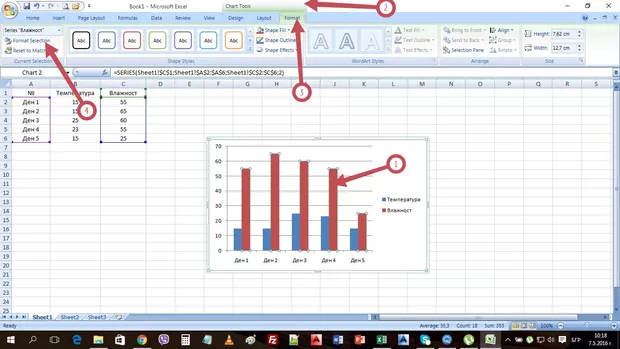

След което избирам с ляв бутон на мишката някой от колоните ( снимка 2 позиция 1), следва да ми се отвори контекстуалното меню Chart Tools ( снимка 2 позиция 2 ), след което от него избирам раздела Format ( снимка 2 позиция 3 ) и от там изборам Format Selection ( снимка 2 позиция 4 )

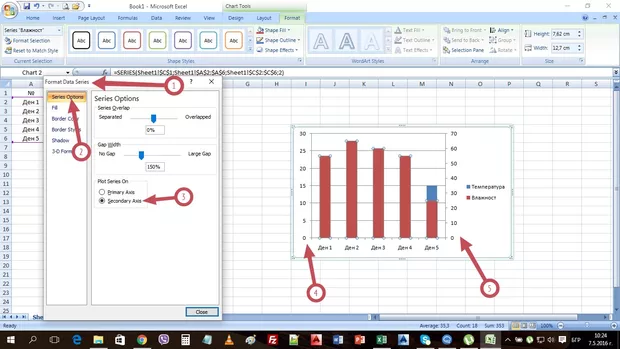

Следва да се отвори прозорец подобен на този на снимка 3 позиция 1

В прозореца в раздела Series Options ( снимка 3 позиция 2 ) за Plot Series on избирам Secondary Axis ( снимка 3 позиция 3 ). Резулата е на снимка 3 позиция 3 и 4 - имаме две ординатни оси - едната за темературата другата за влажността.

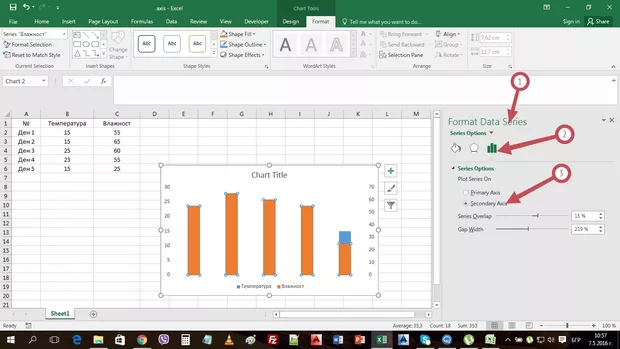

Ако версията беше 2013, 2016 ,следва прозореца за Series Options да се появи отляво - снимка 4 позиция 1, съответно следва да отидеш на поледния рездел ( снимка 4 позиция 2 ) след това съответно да избереш Secondary Axis ( снимка 4 позиция 3 )

Надявам се това да е търсената опционалност в по - новата версия.

Разгледах опциите, които предлагате. За съжаление не получих отговор на запитването си. Вероятно не съм обяснила добре въпроса си... Искам да създам фигура за два признака Изходните данни са примерно следните: V VI VII VIII IX X months 1931-1985, rainfalls 73 58 59 36 38 35
2010 24 79 94 4 16 162 2011 41 15 41 69 3 68
1906-1975, temperature 17,3 21 23,4 22,8 18,5 12,8
2010 18,4 21,2 24,1 25,7 19,1 10,7
2011 16,8 21,8 24,9 23,7 21,4 11,6

Показала съм в приложения файл, при задаване на въпроса си, че искам да бъде с две ординати и съчетание от колони и линии за да е по-ясно разбираемо.

Добре изпратете готовия файла, който сте показала на снимката на [email protected] и ще върна отгговор.

Изпратих е-майла.

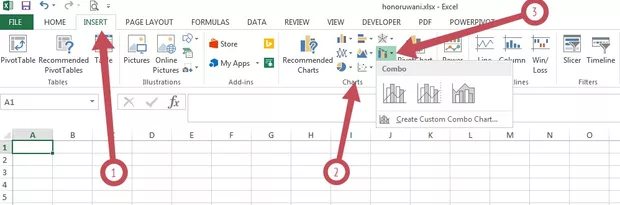

В по-новите версии има диаграма тип Combo - според мен това решава проблема с двете оси и с разнотипното изобразяване на данните в една диаграма.

Да, това търся. Във версия 2003 има такава възможност, а в тази под windows 7 липсва. Вие с коя версия намирате диаграми тип Combo?!

Използвам офис 2013. Според мен реализацията в офис 2007 се получава по начина като в 2003. Най-напред построяваме данните в един тип (например колонна). След това маркираме зоната, която искаме да бъде от различен тип и с десен бутон на мишката върху маркирания участък избираме "Change chart type". Едно видео по този повод: https://support.office.com/bg-bg/article/%D0%92%D0%B8%D0%B4%D0%B5%D0%BE-%D0%9A%D0%BE%D0%BC%D0%B1%D0%B8%D0%BD%D0%B8%D1%80%D0%B0%D0%BD%D0%B5-%D0%BD%D0%B0-%D0%B4%D0%B2%D0%B0-%D0%B8%D0%BB%D0%B8-%D0%BF%D0%BE%D0%B2%D0%B5%D1%87%D0%B5-%D1%82%D0%B8%D0%BF%D0%B0-%D0%B4%D0%B8%D0%B0%D0%B3%D1%80%D0%B0%D0%BC%D0%B8-%D0%B2-%D0%B5%D0%B4%D0%BD%D0%B0-%D0%B4%D0%B8%D0%B0%D0%B3%D1%80%D0%B0%D0%BC%D0%B0-6754a745-39a9-426a-8ad4-3d3142231511

На пръв поглед добре, но така не се получават двете ординатни оси за двата различни признака и има прекалено натрупване в диаграмата.

Няма ли разрешение на въпроса ми?!

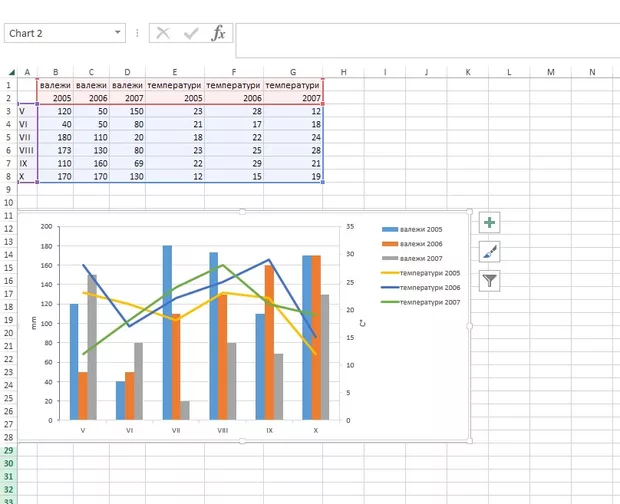

Според мен това се доближава до очаквания резултат. Настройват се елементи на осите от: Chart Tools/Design/Add chart Element (първия бутон в лентата отваря менюто за настройка на елементите от диаграмата).

Лек ден и успехи!

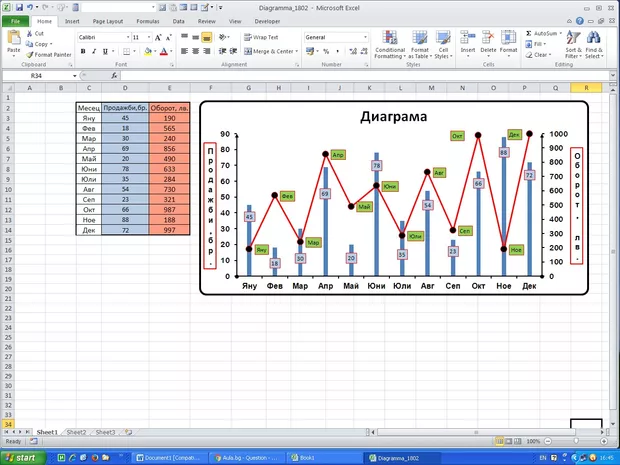

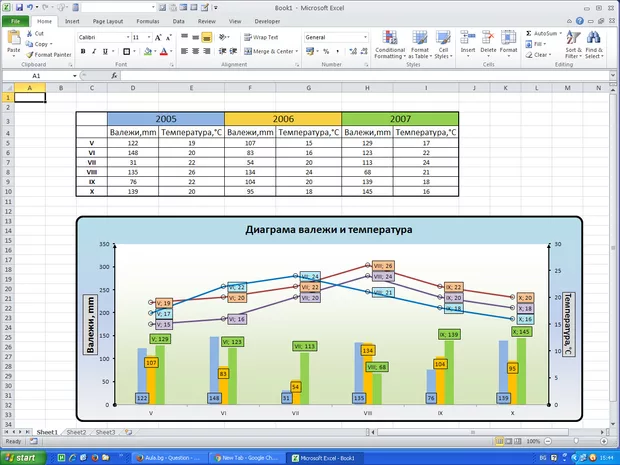

Още едно предложение от мен, ако е това, което се търси и съм разбрал правилно - 2010 Дано е това! Лек ден и успехи!

Благодаря Ви много - това търся! Хубав ден!

Само да обясните как го постигнахте...

Инж.Кръстев е посочил, че се използва опцията Secondary Axis. Ще мога да дам по-подробни обяснения след три дни, ако не е късно дотогава - съжалявам! Лек ден и весели празници!

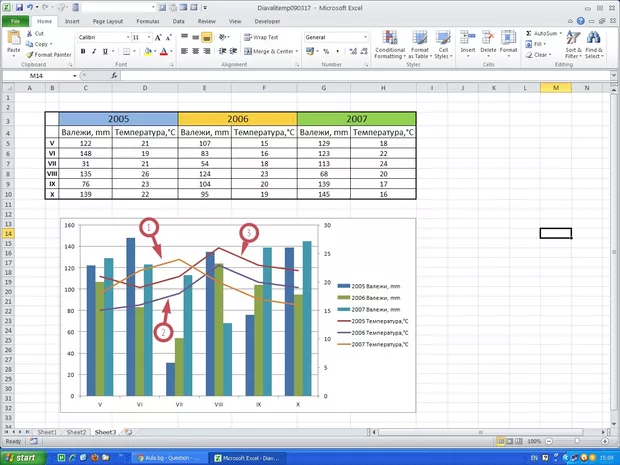

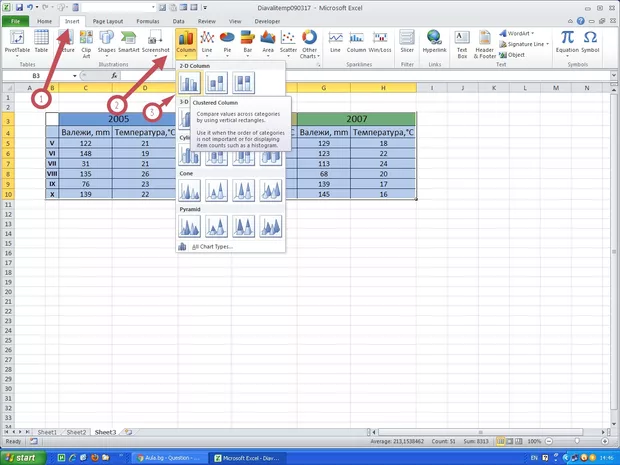

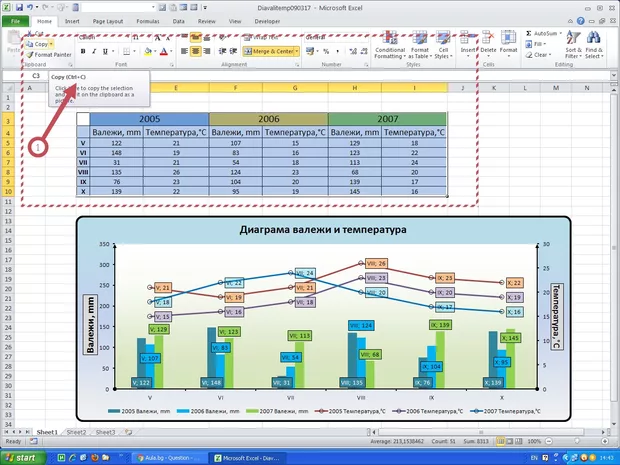

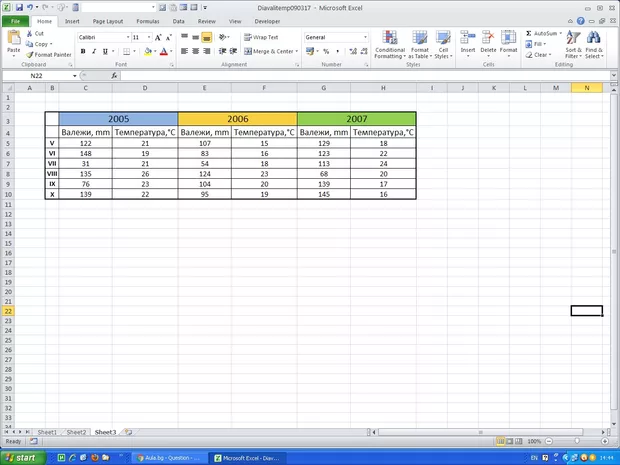

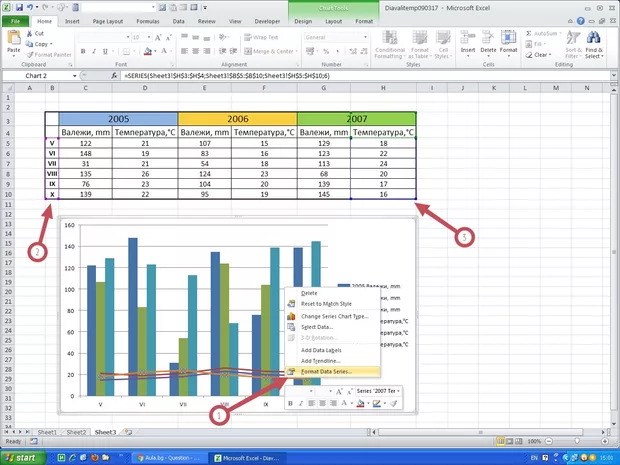

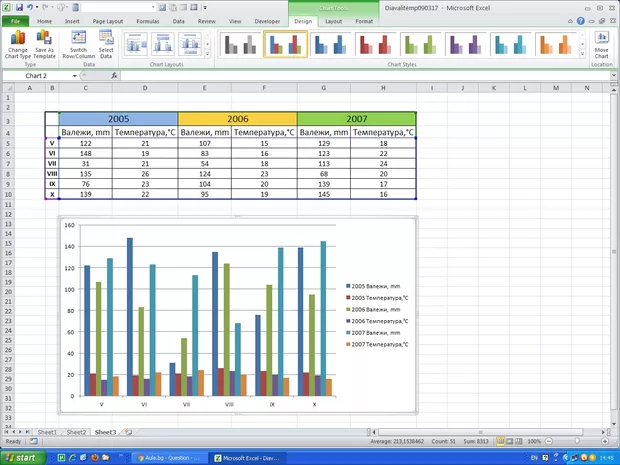

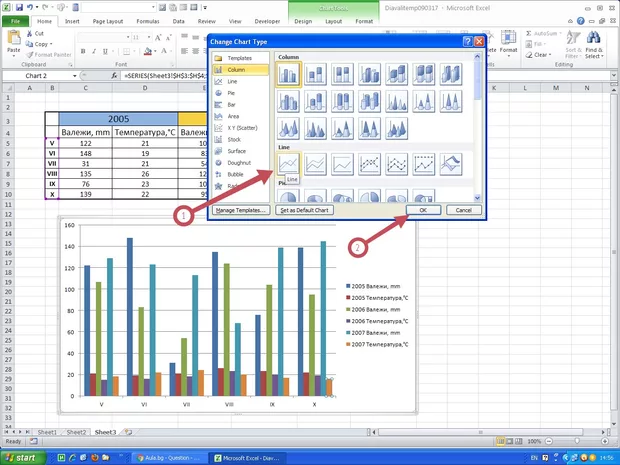

Копираме данните от таблицата и ги вмъкваме в друг лист - Ctrl+C, Ctrl+V. Маркираме таблицата, отиваме на Insert и избираме посоченото. Диаграмата Маркираме колона, отнасяща се до температурата за 2007(най-долната), натискаме десен бутон и от прозорецът избираме посоченото, а именно - смяна типа на диаграмата. Избираме посоченото - Line(Линия) Натискаме ОК. Правим същото и с другите две диаграми за температурата и получаваме това Маркираме коя и да е линия, натискаме десен бутон и от появилият се прозорец избираме посоченото Стрелка 3 сочи маркираният диапазон.

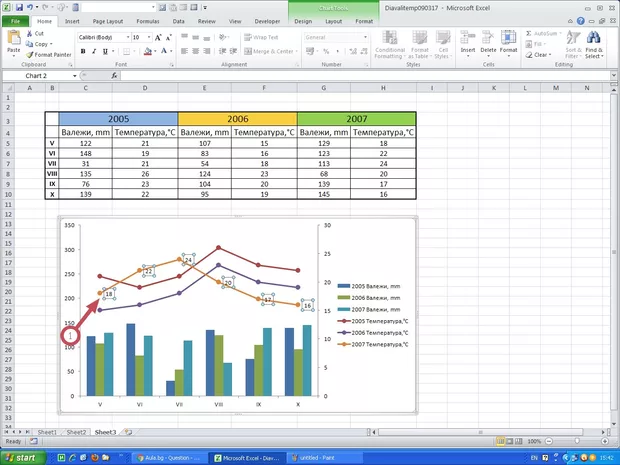

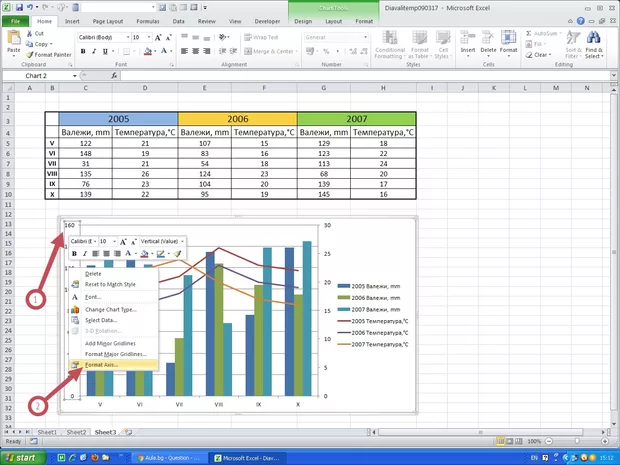

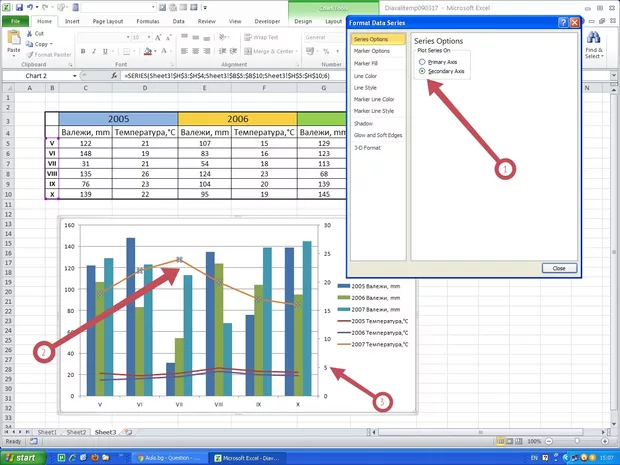

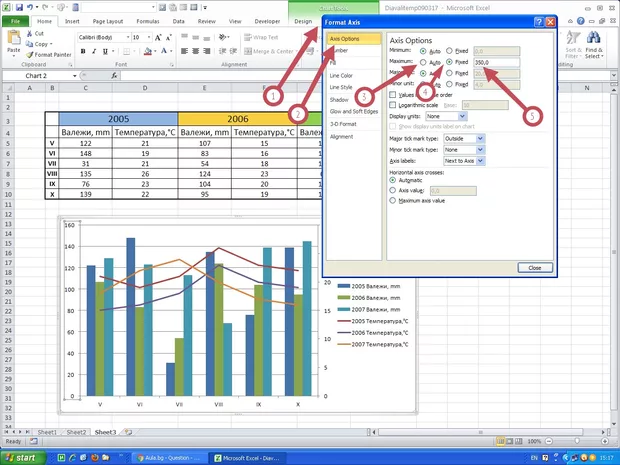

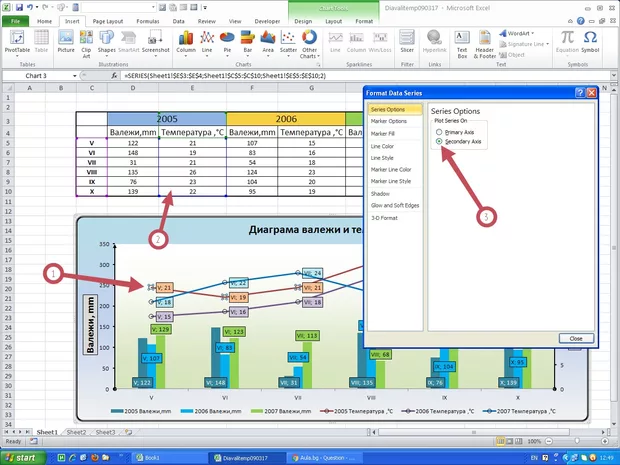

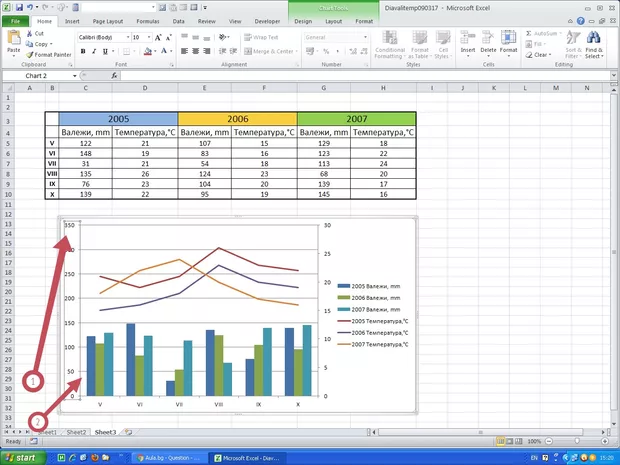

От появилият се прозорец избираме това, което е посочил инж. Кръстев - Secondary Axis и линията се появява на ново място. Появява се и вторичната ос- Secondary Axis Повтаряме това и с другите две линии. Маркираме лявата абсцисна ос и с десен бутон избираме Format Axis . Появява се прозорец, от който избираме Axis Options и променяме максималната стойност от Auto на Fixed и пишем стойност, примерно 350. Затваряме със Close. Данните за валежите след промяната.

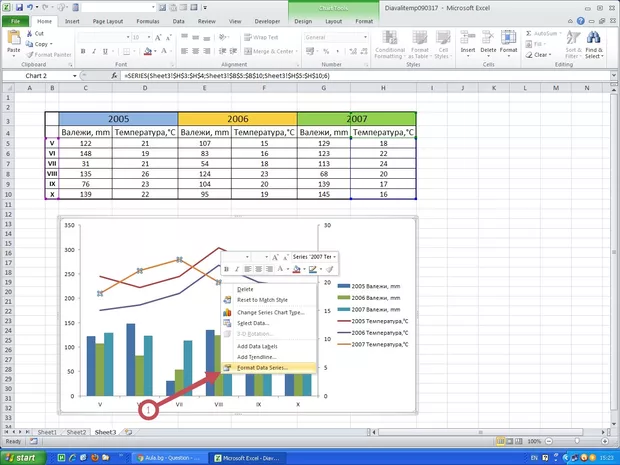

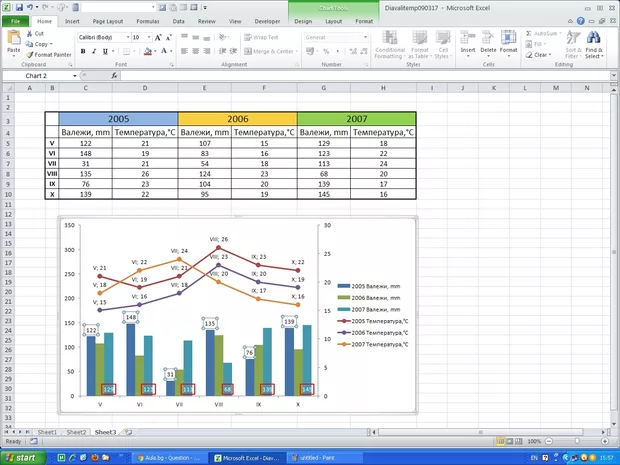

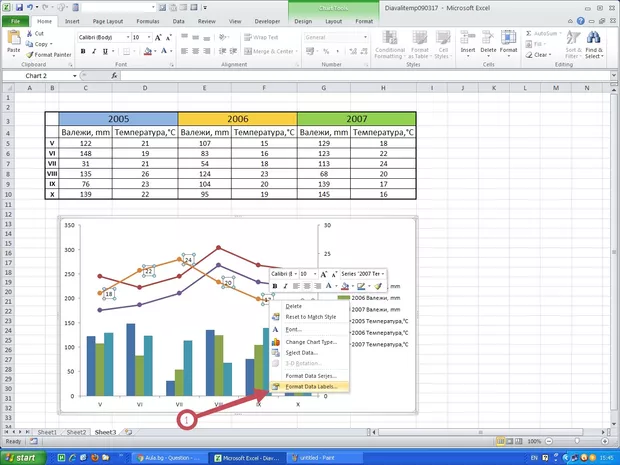

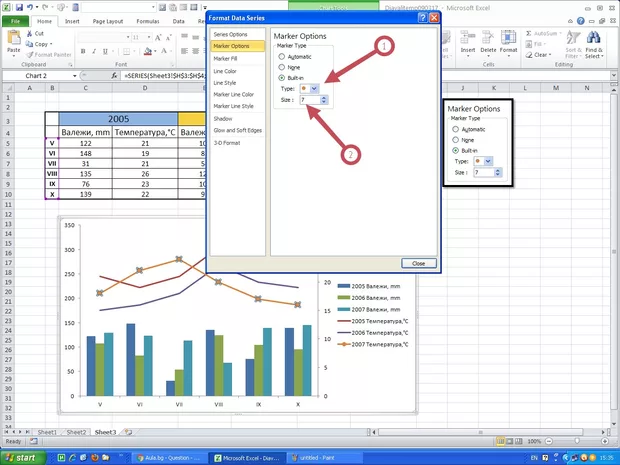

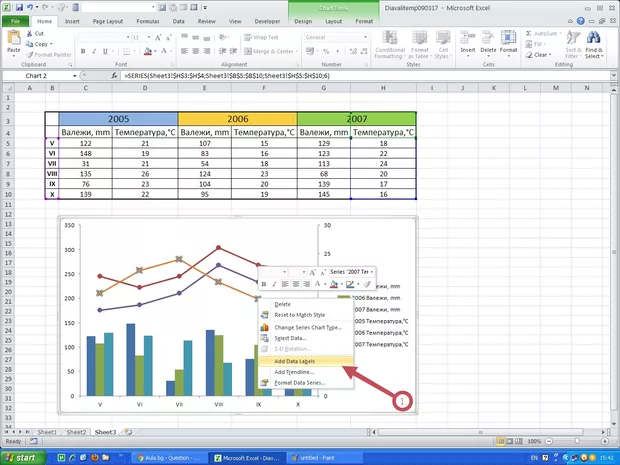

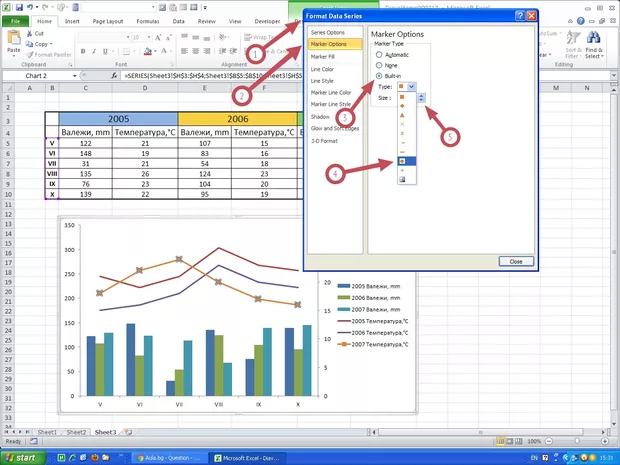

Маркираме някоя от линиите - появяват се маркери, съответстващи на месеците от диаграмата. С десен бутон върху някой от маркерите се появява прозорец и от него избираме Format Data Series. Отиваме на Marker Options и избираме маркер от Вграденият(Built-in) с размер 7. Разбира се, въпрос е на лична преценка и избор на вида и големината на маркера. Правим същото и с другите две линии. Маркираме коя и да е линия и с десен бутон избираме отново прозорецът Format Data Series. От него избираме Add Data Labels и се появяват числовите стойности на графиката.

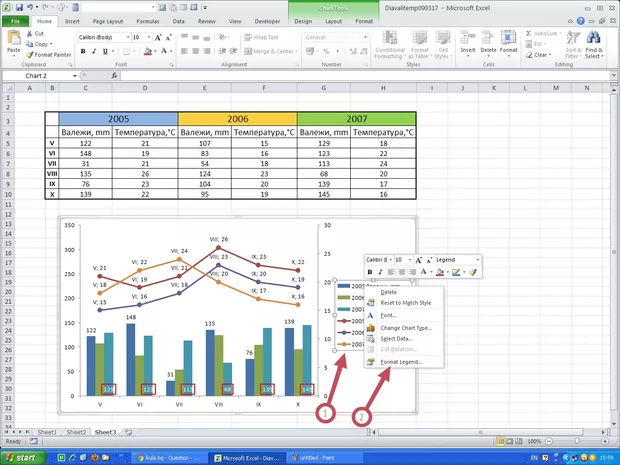

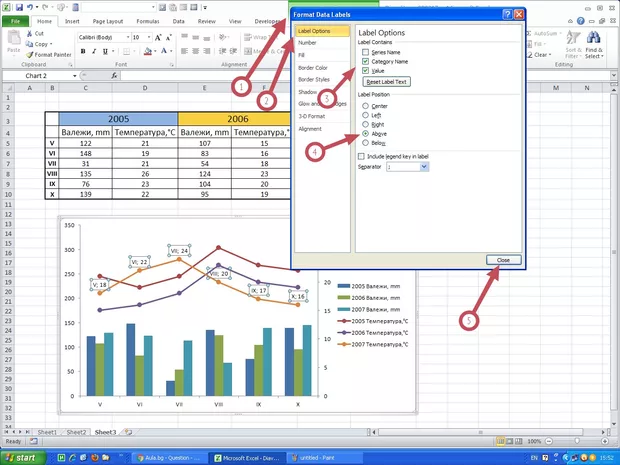

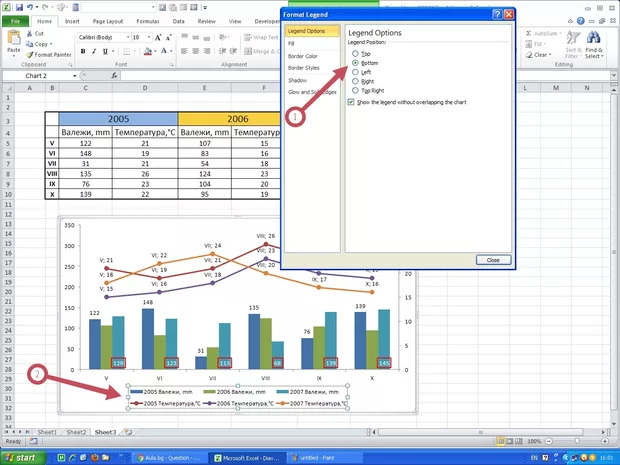

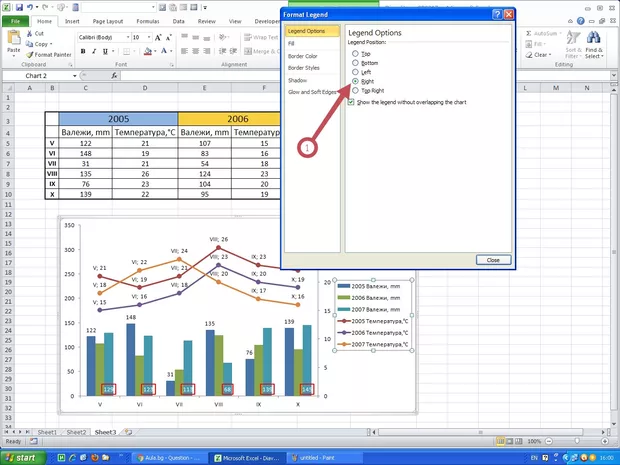

Маркираме данните и с десен бутон се отваря прозорецът Format Data Labels. В него избираме Value и Category Name, Label Position и получаваме това. Затваряме със Close. Правим същото с другите линии и колони(ако искаме).

Най - важното е преминаване към Вторична ос - Secondary Axis, както е посочил инж. Кръстев! Ако има нещо неясно, пишете - аз не мисля, че съм направил нещо изключително, всъщност се опитах да повторя показаното от г-жа Величка Тодорова, дано е станало понятно! Лек ден и успехи!

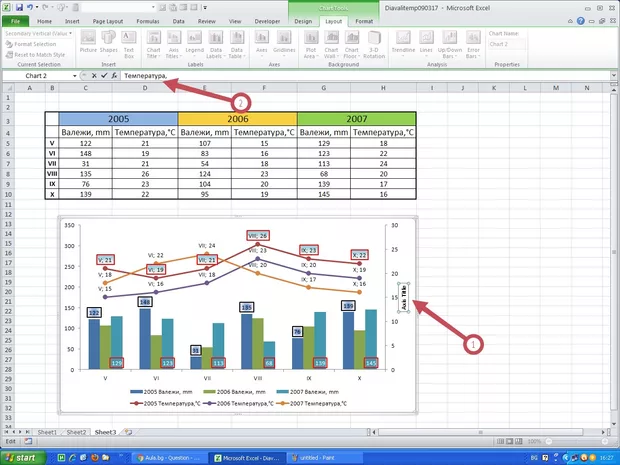

Надписите на вертикалните оси се прави оттука, като след избор пишем във Formula Bar името и натискаме Enter. Символът за градус го вмъкваме от Insert, Symbols.

Благодаря!
