Как се прави?

AutoCAD Формула 3D

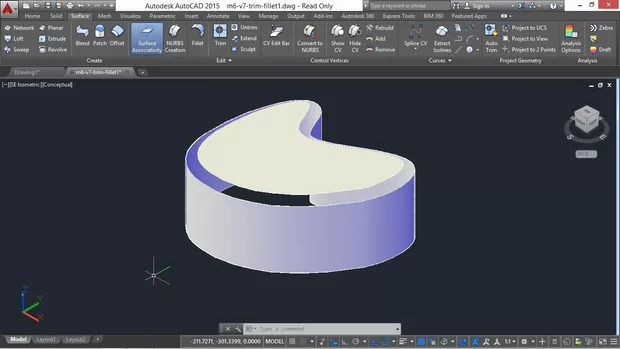

Как се прави (и прави ли се изобщо) Fillet (от Surfaces) на тези повърхности? Защото не става и не става. И как се определя колко голям да е радиусът на Fillet по принцип? Благодаря.

Аз направих следното, за да направя това, което искаш като краен резултат: между двете повърхности начертах веднъж дъга (1) и после линия (2), за да покажа два различни резултата. След това направих Extrude (5) като избрах подопцията Path (6). В единия случай избрах за път контур (3), а в другия случай контура (4). В случая е малко трудно изчертаването на дъгата (1) и по точно да се определи колко да бъде нейния радиус, но мисля, че с няколко опита ще се получи. На мен най-трудно в този начин на решение на задачата ми беше да наглася дъгата да бъде завъртяна на 90 градуса спрямо пътя на завъртане, но с нагласяване на координатната система се получи.

Относно втория ти въпрос, в командата Fillet има опция за радиус (1)

Забравих да покажа крайния резултат

Благодаря много! Явно така се получава, макари по по-сложен начин.
