Как да начертая линия със стрелка
Как да сложа на една линия стрелка в единия край (за показване на посока)?
Здравей,
Може би имаш предвид мулитилидер обект в AUtoCAD.

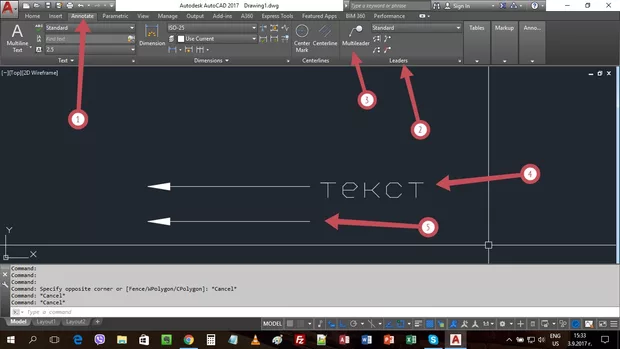

Може да добавиш такъв обект като отидеш на рибън раздела Annotate (снимка 1 позиция 1 ) и след това в Leaders (снимка 1 позиция 2) избереш Multileader (снимка 1 позиция 3) и съответно нанесеш линия със стрелка накрая на тази линия може да въведеш текст (снимка 1 позиция 4) може и да няма ( снимка 1 позиция 5).
Привет! Може да направиш това като си модифицираш дименсия. От Дименсия, Модифай и там в различните менюта си моделираш каквото желаеш.
