Защо получавам грешка?
Здравейте,

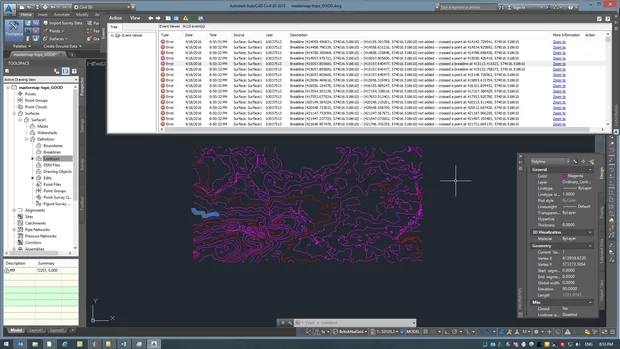

дойде време да приложа научените умения от курса. Сега първото нещо което се опитвам да направя е да създам повърхнина на базата на контури. Имам контурите следвам стъпките и накрая получавам поредица от грешки и повърхнината не е създадена. Както съм показъл лините си имат elevation.
Може ли това,че са прекъснати поли линии да прави проблем? Или това,че са в различни слоеве?
Благодаря за помоща!
Идеи, за проблема ми ?
Първо: Тези хоризонтали изглеждат доста неестествено(нямам идея от къде си ги свалил?) Второ: В грешките ти пише, че има пресичащи се хоризонтали(редактирай ги, че да не се пресичат) Трето: Провери дали хоризонталите не са накъсани(т.е да има два хоризонтала с еднаква кота и да не са свързани-коригирай или премахни крайните ако не са ти необходими Успех!
Добре прегледах хоризонталите-никъде няма пресичащи се.Свърза ръчно всички хоризонтали с pedit които бяха накъсани. Сега изобщо не мога да създам повърхнина. Добавям хоризонтали избирам ги и нищо не се случва. На екрана, след като са избрани пъвърхнината се разшири автоматично? При мен изглежда само се добавят като стил, и повърхнина не се създава ? Това е линк към файла който използвам. Изключил, съм всички слоеве които не са нужни освен контурите.
https://drive.google.com/file/d/0BxCknwBvEix2VTBpLXlOaEhiLWc/view?usp=sharing
П.п. Също ми напарви вречатление,че на някои контури има единични несъврзани линии под тях-възможно ли е това да бъде проблем?
При мен се получават. Отвори нов филе с шаблон "_AutoCAD Civil 3D (Metric) NCS" и създай нова повърхнина. В момента нямам време за повече анализ. Но слоевете на хоризонталите ти са замразени.
Много благодаря! Просто повърнината се беше образувала в слой 0 и затова не я виждах.
