Може ли да задам предварително двустранен наклон?
Ако по някаква причина не искам някоя от кривите да се върти, а да остане с двустранен наклон да го задам предварително в CIVIL, а да не променям всички наклони за тази крива ръчно в едитора ?

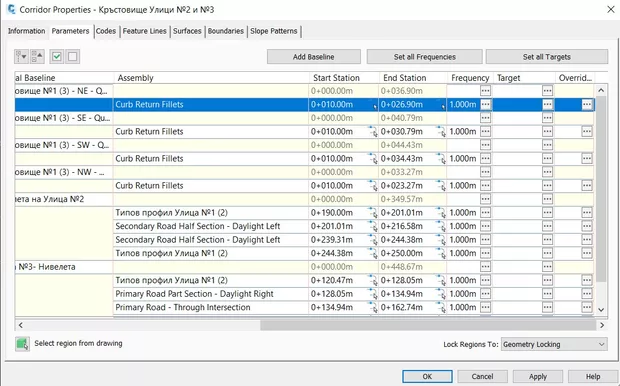

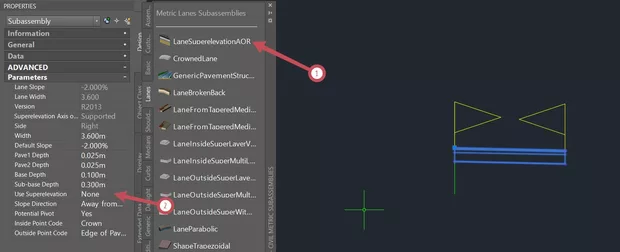

Вариантите са два- използваш субасембли, което няма свойство superelevation AOR или такова, което поддържа AOR, но в такъв случай му задаваш "none". На картинката по-долу съм показал субасембли с AOR и как да му зададеш да не се върти на местата, където има изчислено надвишение. Но ако само на някои участъци ще искаш наклонът ти да е двустранен, ще трябва да ползваш поне две асемблита- едно за двустранния наклонен в кривите и едно за останалите участъци. В такъв случай обаче ще трябва на обекта коридор да зададеш няколко региона и всеки от тях да ти ползва съответното асембли. По принцип ако в properties на субасемблито няма свойство AOR/Superelevation, най-вероятно навсякъде по alignment-а ще имаш двустранен наклон.
Забравих да допълня, че с 1 съм обозначил субасемблито, което съм използвал, а с 2- кое свойство гледаш.
Как се задава уширение по предварително дефинирана полилиня. Имам следната задача. Ос на трасето, в която са дефинирани два успоредни коловоза. В определени зони осите на коловозите се разширяват, а в определини се стесняват. Може ли да се зададе отместване въз основа на предварително дефинирани линии (например характерна линия или обикновенна полилиня)?

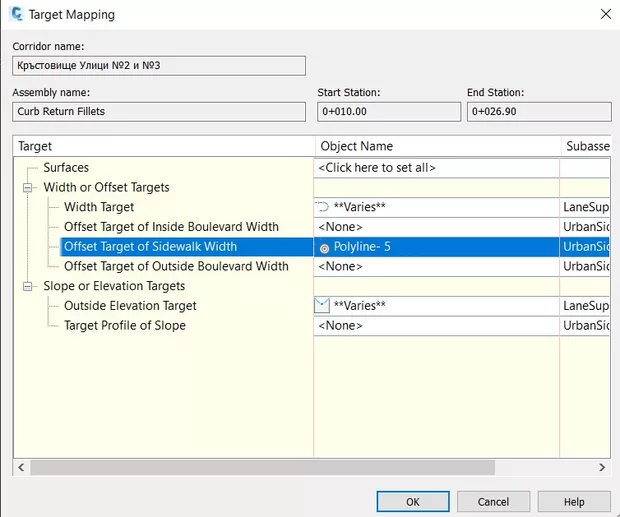

Кликва се върху Set from drawing. В случая на скрийншотите съм направил уширението, водейки се по границата между асфалта и тротоарната ивица. Предполагам, че и ти трябва да избереш същия тип линия. Ако уширението/стеснението не се получат като хората, пробвай с някоя от другите линии- offset target of inside boulevard width или offset target of outside boulevard width. Когато можеш, дай обратна връзка дали се е получило :)
P.S. Ако не се лъжа, някъде в модула за коридор обектите имаше урок за задаване на такъв род уширения.
