Това е продължение на въпроса, който си задала в урок 5.

Ако мерните единици на блока са зададени коректно и мерните единици на чертежа са зададени коректно (команда units), то няма нужда да се прави нищо и при копиране на блока, той ще се премащабира автоматично и ще влезне в правилния мащаб.

инж. Цукев ,моля дайте пример за некоректни. Благодаря.

Некоректно зададени единици за даден блок означава дадения блок да е със зададени единици милиметри, а сами я чертеж по време на вмъкване на блока да е с настройки да речем за сантиметри.

Ето един бърз пример:

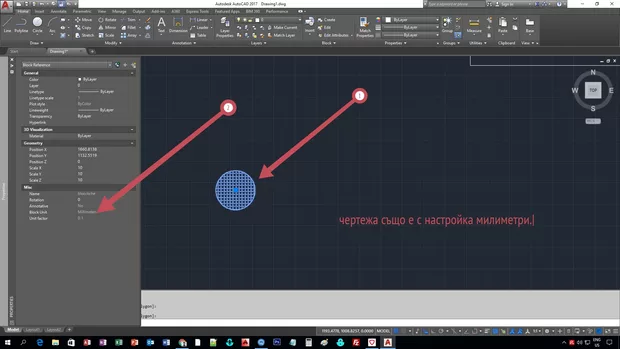

На снимка 1 имам един блок който е в милиметри и по време на вкарването му чертежа е бил с настройки милиметри.

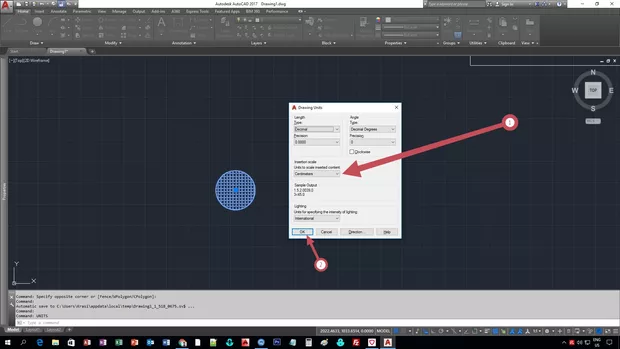

Нека променим настройките за UNITS на чертежа да бъдат сантиметри - снимка 2.

Нека импортираме блока който е с настройка милиметри.

Какво се случва?

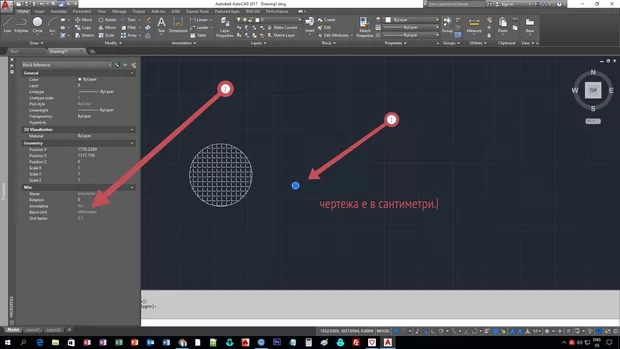

Импортирания блок е в милиметри ние го ипортираме в чертеж с настройка сантиметри, следва блока да се импортира 10 пъти по-малък.

Това е идеята на некоректни.

Това е най-накратко казано.
