Защо Zoom се държи странно?
Здравейте, Извинявам се, че не е точно по темата, но имам проблем с Zoom при работа в 3D. Работя по чертеж в 3D на една фасада. Чертежът е в метри тъй като съдържа реални координати на точки разбирайте географски ширини въпреки че обичайно чертая в милиметри. Мерните единици са ми настроени коректно. Файлът не е голям все още тъй като информацията в него не е чак толкова много, но след определено време работа с него при Zoom се получава така че губя изображението. Става прекалено малко и след това не мога да го възстановя нито с ZoomALL, ZoomExtends а при Zoom object ce появава, но в мига, в който пусна команда или опитам да зоомна, изчезва отново. Може ли някой да ми каже защо се получава така и има ли някакво решение на проблема?
Здравейте,
Огледайте първо да не би да имате някакъв обект твърде далеч от основата част от чертежа.Ако имате обект ( обекта може да е и подложката ако има такава ) който е в 0,0 на AutoCAD, а сещевремено фасадата ви е с координати 2546115681, 289441989 когато дадете zoom extend следва в екрана да ви се събере всичко което е на чертежа и когато имате такава разлика в координатите следва и обекта в 0,0 и този който е на "светлинни години" от него също да го виждате твърде твърде малък.Такъв проблем съм имал, точно за това искам да проверите първо това.Освен това казвате след определено време, което още повече ме навежда на мисълта че има точно такъв обект или сте закачил подложка в която има обект който е значително отдалечен от основаната част на чертежа.
Другото което е когато правите zoom със скрола на мишката ли го правите или винаги посредством команда.Ако е с мишката има вероятност проблема да идва от това че scroll бутона на мишката ( колелцето на мишката ) се натиска много лесно по време на zoom и реално става zoom extends, съответно правейки zoom extends ако е налице горния проблем следва да се получава този ефект с губене на изображението.
Здравейте, Благодаря за съвета. Махнах всички подложки и проверих за отдалечени обекти. Няма такива. Що се отнася до мишката, защото ползвам нея, със сигурност не натискам скрола. Работя с тази програма от близо 15г. Почнах с AutoCAD 12, но почти не ползвам 3D освен за някой изчанчен детайл. Този път обаче нямам идея какво се случва. Пробвах и да го копирам в нов чертеж, оправя се за известно време и после пак същото и когато се случи работи само със Zoom Object но нищо друго, а стартирам ли команда чертежът пак е някъде като точка.
Хм интересно, ами ако не ти е проблем прати го на [email protected] чертежа да го погледна когато имам време.
Между другото вероятно не е от видео картата защото го пробвах на две различни места. При Zoom с мишката е проблем. От кубът работи. А и още нещо сменила съм се настройката Mbuttonpan от стандартното 1 на 0. Така че нямам pan а ми се появават Osnap. Чертежите си движа основно със Zoom. Между другото пращам и същият чертеж, но преди да се е прецакал –вариант А. Благодаря предварително за отделеното време.
След като ми изпрати файла, видях какъв е проблема.

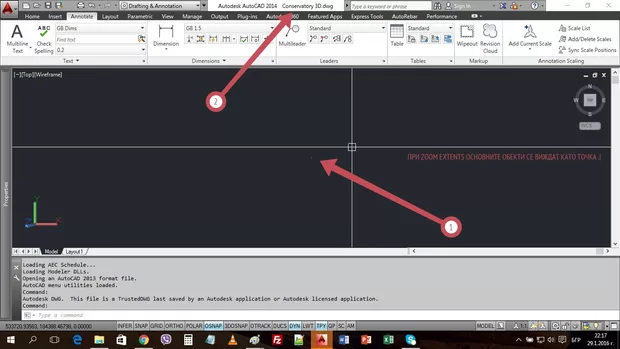

Проблема е точно там където предполгах че е .... обекти които са с доста различаващи се координати и при zoom ext. се получава така че обектите се отдалечават толкова че се виждат като точка - снимка 1 позиция 1.

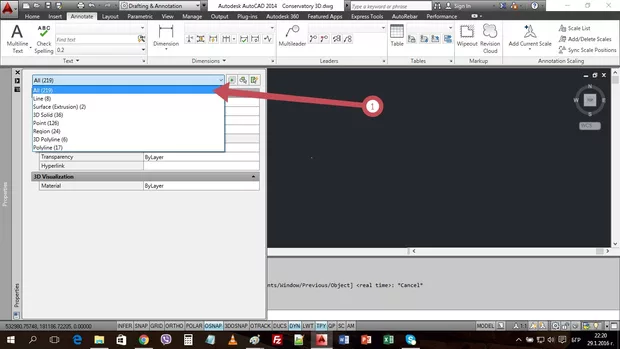

Ако маркирам всичките обекти в моделното пространство, ползвайки Ctrl + A. следва да видя колко обекта имам в целия чертеж - снимка 2 позиция 2
Общия брой на обектите в този чертеж са 219 като обръщам внимание на броя на 3D solid - ите те са 36
На снимка 3 ще направя Zoom object така че да видя основните ми обекти максимално близко. Тук с този Zoom селектирам основните ми обекти.

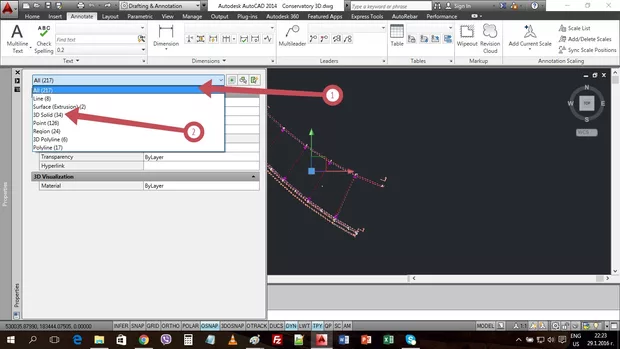

На снимката се виждат обектите - 217, КАТО тук броя на 3D Solid - ите е 34, което какво ще рече... имам два още два солида в моделното пространството, които се намират достатъчно далече от основната част на чертежа така че да ми направят проблем :).

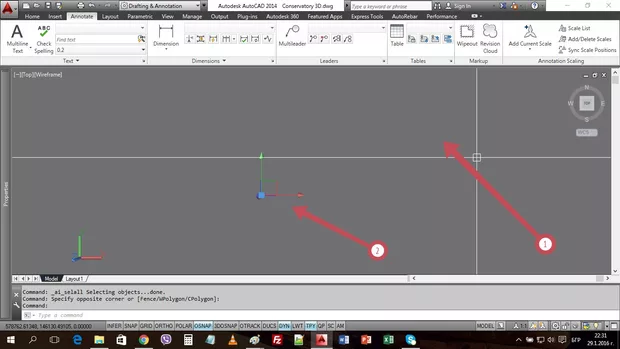

Какво правя в такъв случай правя zoom out ( много голям ) от порядъка на снимка 4, след което посредством селектиране с мишката на всички обекти, виждам отдалечените обекти ( снимка 4 позиция 2 ) спрямо основната част от чертежа ми ( снимка 4 позиция 1 )

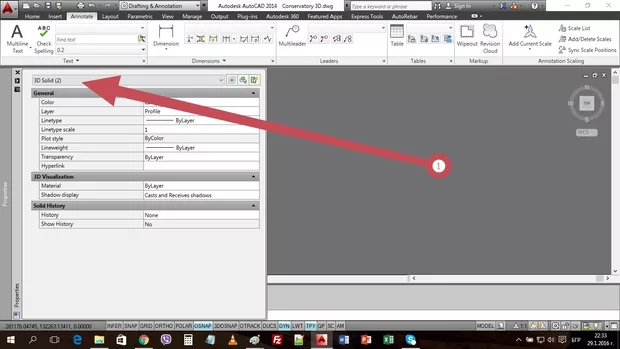

Нещото което правя е деселектирам обектите от основната част ( тези които са като точка ) и поглеждам към Properties - снимка 5, съответно там са именно тези два 3D солида които ми "прецакват" цялата работа.

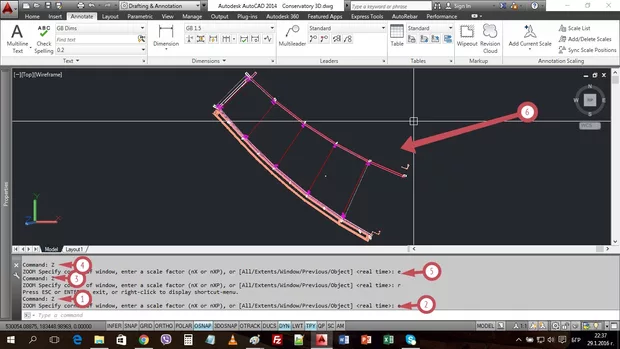

Изтривам ги, съответно се сполучава така че колкото и пъти да направя zoom extents ( снимка 6 позиция 1,2,3,4,5 ) основните ми обекти ще се виждат не като точка както се виждаха в началото ами ще се виждат както трябва ( снимка 6 позиция 6 )
Надявам се да съм бил полезен с отговора.
Благодаря. Изключително полезен, защото работя по този обект в момента, а и научих нещо ново. Не знаех, че мога така да селектирам всичко от чертежа. Затова и когато проверявах за отдалечени обекти беше с мишката и обичайния начин и тогава не се появяваше да има такива, но може и да не съм давала чак толкова голям zoom. Ще го имам предвид за в бъдеще.
