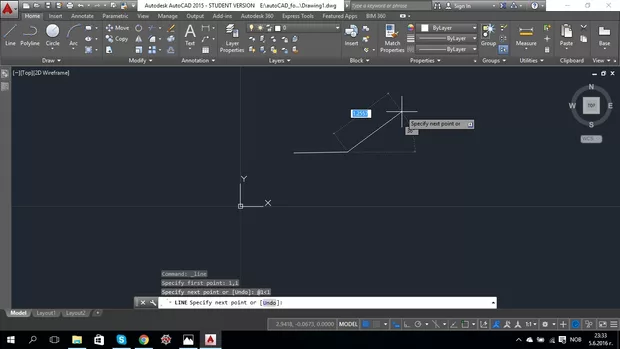

Защо при втората точка (2,2) при включен DYNMODE когато въвеждам  стойностите с относителна координатна система @1 (табулация) 1 директно на чертежа, ми дава хоризонтална линия?

Здравей,

това е от настройката на DYNMODE състоянието. В момента настройката за динамино въвеждане на координати на точка е за полярни координати. Т.е. въвеждайки @1 tab 1 реално ти въвеждаш полярни координати за точка а именно 1 - ца дължина и 1 градус спрямо оста 0X.

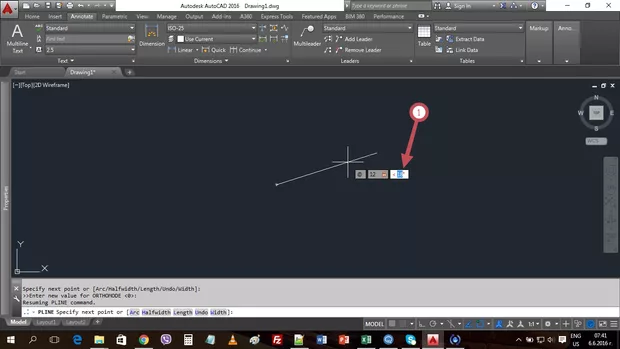

Както виждаш на снимка 1 позиция 1 се вижда как втората стойност която въвеждаш е градус .

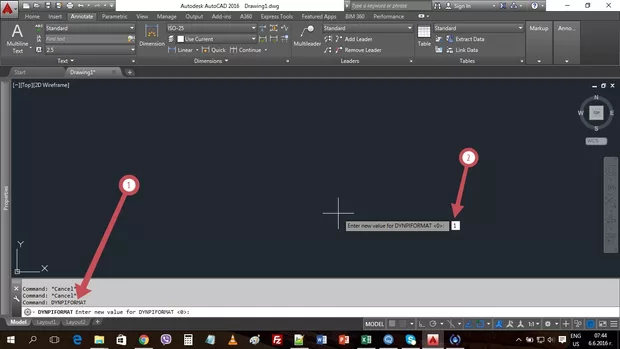

За да промениш тази настройка на DYNMODE , най - лесно може да го направиш, като в комадния ред изпишеш DYNPIFORMAT ( снимка 2 позиция 1 ) и да зададеш стойност 1 ( снимка 2 позиция 2 ), в момента тази стойност е 0.

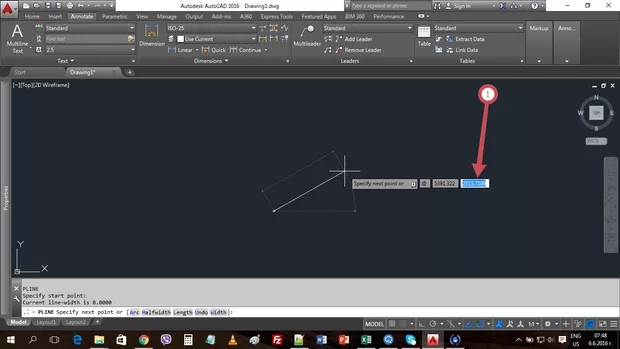

Следва вече когато въвеждаш координати, полетата на DYNMODE да са за декартова ( правоъгълна ) координатна система. Както се вижда на снимка 3 вече при въвеждане на координати в второто поле вече няма градуси ами стойноста се отнася за координатата по оста Y.

Има и друг начин за промяна на тази настройка през DSETTINGS, НО мисля че описания по - горе начин е доста по - бърз и би ти спестил време при промяна на тази настройка.

Надявам се да съм бил полезен с отговора и казуса да е разрешен.
