Защо във viewport си остава 3d solid?

Question

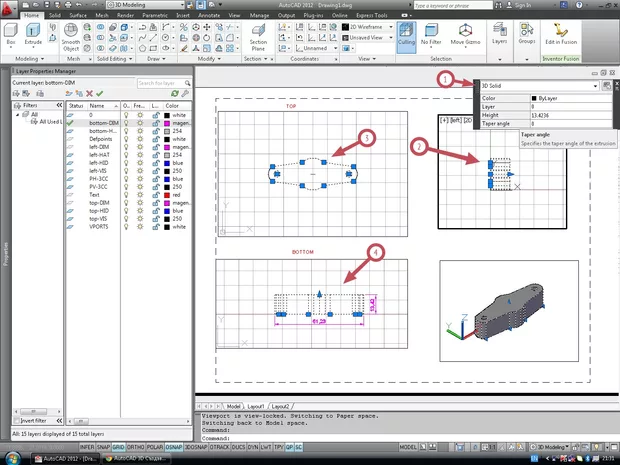

Защо след SolView и след Soldraw, във viewport-овете като кликна в/у чертежа, той се селектира целия във всички изгледи и разрези, като 3d solid във layer 0,  а не като обекти в новосъздадените слоеве. Съответно не ми поставя и щрих в разрезите. При изтегленият файл под урока не се получава така.

Славчо Желязков · Accepted Answer

Ииии след внимателно изглеждане на видеото, ключовият момент се оказа около 10минута, където е обяснено как АутоКад изчертава погледите и разрезите, замразявайки различните слоеве.

Направих си изцяло нов файл, без да пипам състоянието на слоевете, направих си нов слой Solid и начертах  детайла в този слой.

Оказа се, че при направата на погледите и разрезите, слоя SOLID не се замразява, а си остава видим (поз.1) и затова се селектира детайла(солида) във ViewPort-a.

2. За сметка на това, замразен ми е слоя със скритите линии (ФРОНТ-HID) и (ЛЯВО-HID) , защо.....незнам.

След коригирането на състоянието на слоевете , всичко си идва на място.

Причината да не се замразява слоят SOLID във VP е, че при създаването му съм бил избрал слой 0, и съответно SOLID се е създал с неговите настройки, т.е. да не е замразен в нов вюпорт (New VP Freese отметката)

Славчо Желязков · Answer

Видях и въпроса на Иван Ланджев по-долу, но няма отговор на проблема? Работя на АутоКад 2012, но невярвам в това да е проблема, защото в примера от урока всичко си е наред и се получава както е показано във видеото.
