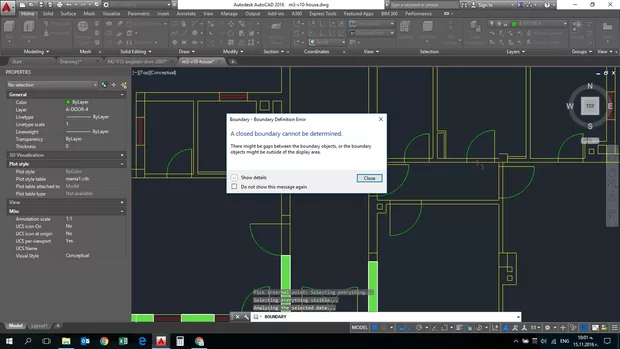

Защо в повечето случай не ми се получи с конадата BOUNDARY ?
Същото ми се случва когато искам да обединявам полилинии с командата JOIN, каква настройка трябва да направя ? С версия 2016 съм
Здравей, виж дали полилините са ти в една равнина.
Имам предвид следно:
На снимка 1 позиция 1 и 2 имам две линии с една обща точка.С обща точка са само погледнати отгоре.

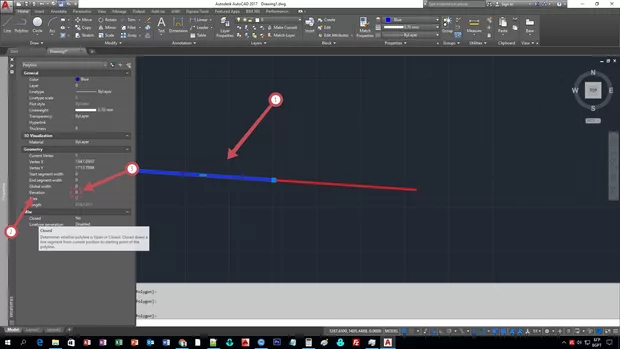

Реално синята ми линия е на кота = 0 (снимка 2).При селектирана линия ясно се вижда в Properties палетата че Elevation - a ( котата на която се намира линията ) е равен на 0.

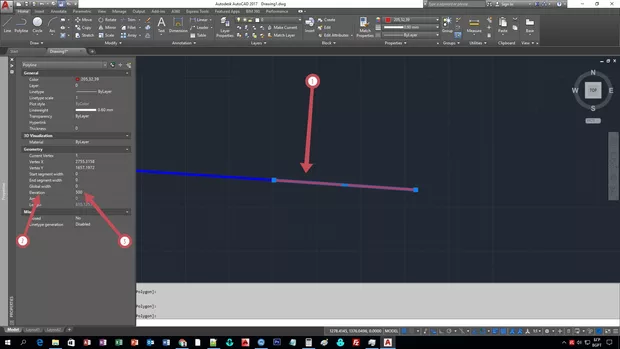

Червента линия е на кота 500 - снимка 3.

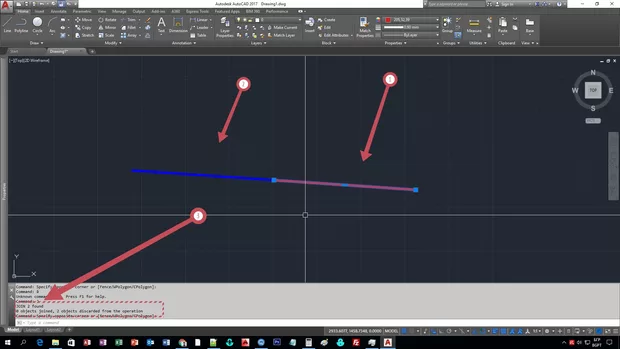

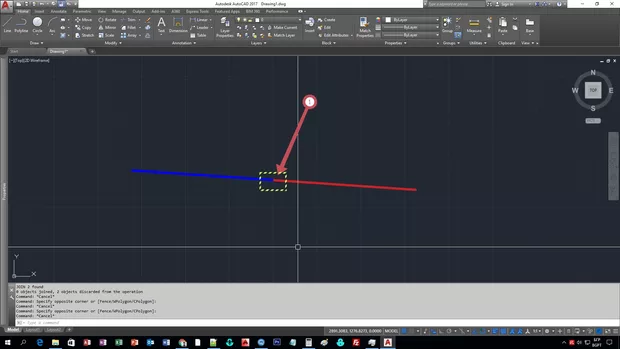

Ако селектирам двете линии и приложа командата Join, няма да се изпълни тъй като макар и погледнато отгоре в план двете линии да имат обща точка. Те няма тоща точка тъй като са на разлини нива (коти). Снимка 4 показва че двата обекта след изпълнение на Join не са съединени.
Провери Elevation на линиите, най - вероятно проблема е там, ако не пиши пак за да видим откъде може да се получава този казус.
