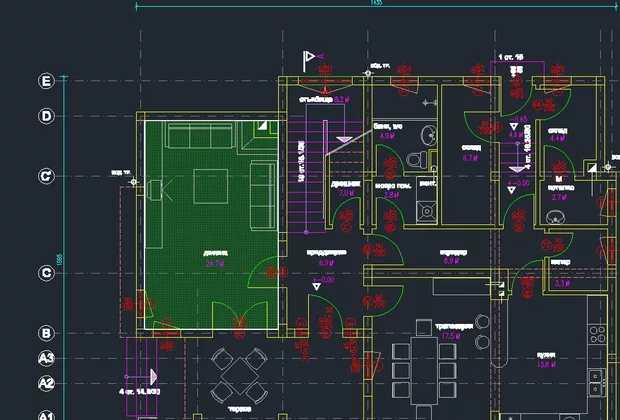

Защо щриховката ми изглежда различна?

независимо от процента, на Layout също изглежда зле

Здравей, като за начало провери като за начало дали си щриховката е Solid, като цъкнеш на нея виж в контекстуланото меню Hatch - снимка 1.

В менюто е Solid...Сигурно е Hardware Accelеration-това значи ли, че така ще се разпечата или само така се вижда на моя монитор,.... и да всеки път като стартирам Аутокад 2014 пълна версия е , ми излиза този прозорец и аз го затварям.

Хм , при разпечатване не би трябвало да излиза така ако е дадена отметка plot with transparency, както е позано във видео урока.

ще проверя,но то зависи и от принтера, в моя случай

Здравейте, искам да попитам, защо при мен след като му задам съответна стойност на прозрачност на екрана ми нищо не се променя стои си плътно полето, същото е и като съм в LAYOUT, а като го плотна в PDF си излиза така както трябва да е прозрачно .... Благодаря предварително !!!

Здравей, @инж. Daniel Donchev.

Какъв процент на прозрачност задаваш ?

Ако процента е твърде малък наистина не си личи transperancy - то. Наскоро пускахме в офиса едни линии с прозрачност, оказа се че има забележим ефект след стойности - 80 90.

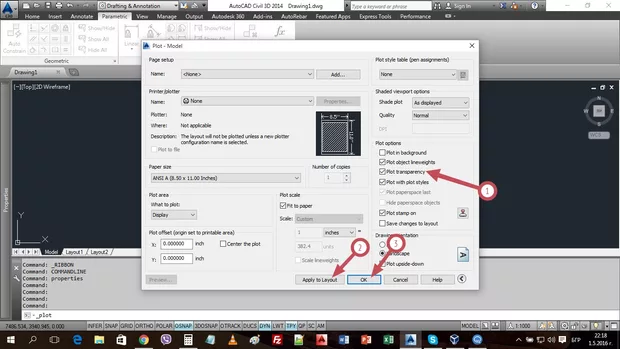

За да се плотира виж дали имаш отметка на plot with transparency ( снимка 1 позиция 1 )

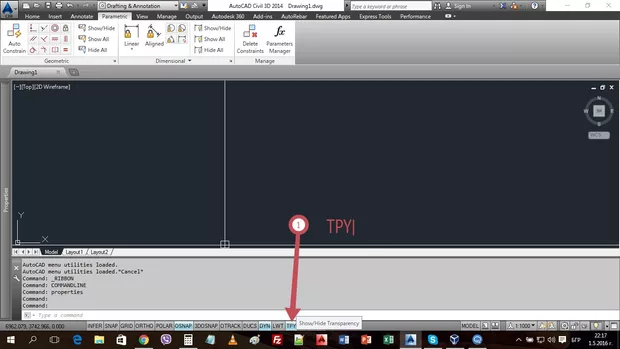

За да виждаш разлика в прозрачността в моделното пространство и в Layout - ите провери дали е включен бутона за визуализиране на прозрачност ( снимка 2 позиция 1 )

Благодаря много за изчерпателния отговор инж.Кръстев, но открих проблема, той се състоеше в това, че наистина не бях включил визуализирането на прозрачността, Благодаря още веднъж !

Да обикновенно нещо малко се пропуска и съответно се чудиш защо не се получава :)
