Защо се сменя подравняването на текста?
В този урок по някое време сменихте подравняването на текста от горе ляво на среда център, но след като започнахте да сменяте мащабите на чертежа за демонстрация на анотативните мащаби, това подравняване се изгубваше и се появяваше само при първоначално избрания мащаб. Предполагам, че има някаква последователност при извършване на операциите, за да не се получава този ефект. Успях да постигна това с опити, но е добре да обърнете внимание на това в самия урок. Кога да се прави това подравняване, за да не се изгубва при смяна на мащаба?
Здравей, логиката на подравняването ( Justify ) при анотативните текстове е следния принцип:

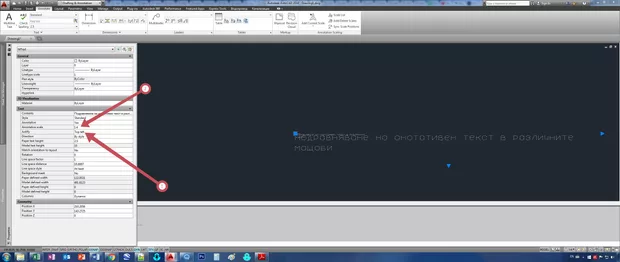

Ако имам даден анотативен текст ( снимка 1 позиция 1 ) който е в мащаб 1:1 ( снимка 1 позиция 2 ) и е подравнен като TOP LEFT - снимка 1 позиция 3.

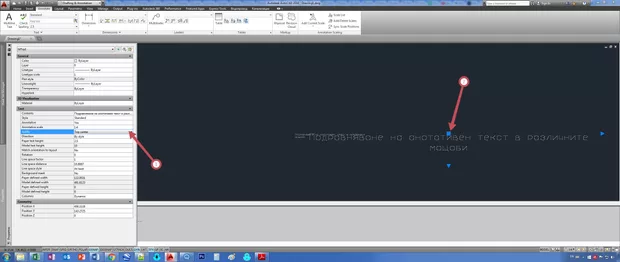

Ако направя промяна в мащаба ( снимка 2 позиция 1 ) ( при включен Automatically add scales - снимка 2 позиция 2 ),

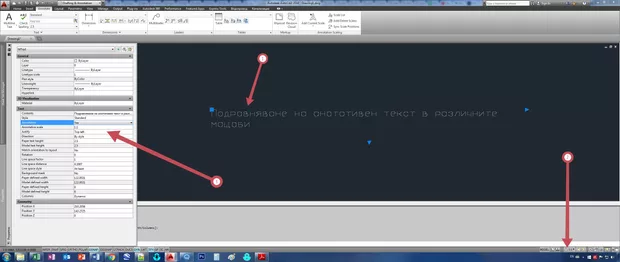

следва анотативния текст да приеме същото подравнение ( Justify ), както текста в мащаб 1:1 - TOP LEFT ( снимка 3 позиция 1 ).

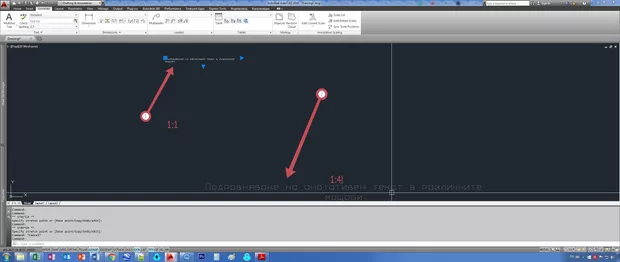

Ако искам да направя различно подравнение, то лесно и бързо мога да отида в Properties и да го променя ( снимка 4 ) например на TOP CENTER
Какво се случва обаче с текста, който е в мащаб 1:1, там подравнението се е запазило на TOP LEFT.
Т.е. идеята е ако имаме различни мащаби, то първо да си изберем подравнението и едва след това да задаваме другите мащаби, за да може това подравнение да се запази за всичките мащаби.

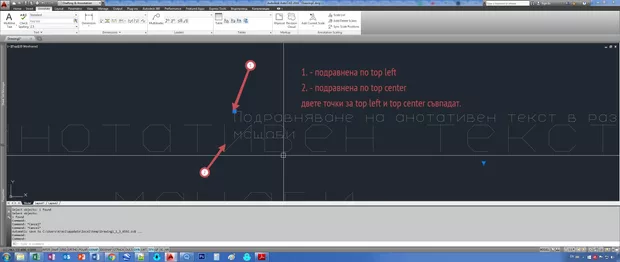

Едно допълнение : *Има една опция която може да се използва _ANNORESET_ идеята ѝ е да подравни анотативния текст в различните мащаби, като подравнението става обаче на база на точката на подравнение - т.е. НЕ се променя подравнението ( остава си top left или center left ), ами двете точки на подравнение съпадат - снимка 5.

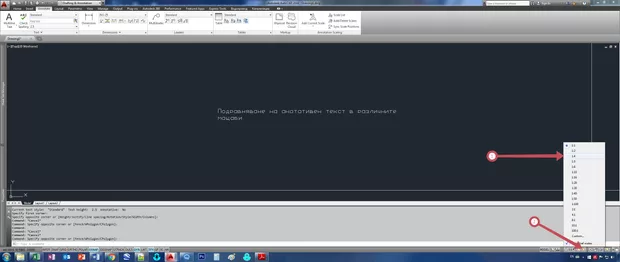

Тази команда самостоятелно по - скоро обаче не е за този случай, по - скоро е за случай когато сме местили някой текст в един мащаб и той има една позиция в мащаб 1:1 например а в мащаб 1:4 има съвсем друга - снимка 6.
*Тук по - скоро трябва или да се спазва реда на действия или да се потърси за lisp който да променя навсякъде ( във секи един мащаб ) подравняването *
Надявам се да съм бил полезен с отговора и това малко уточнение да бъде полезно при работата на повече хора.
Много полезна команда. Веднага я пробвах. Важи и за блокове. Иначе е истински кошмар ако в едно моделно пространство чертаеш в един мащаб, а ти се налага да печаташ в друг някой от чертежите. Спестява ти много. Още един път за ползата да се наднича от време на време във форума.
