Защо се разминават нещата в модела и в лейаута?

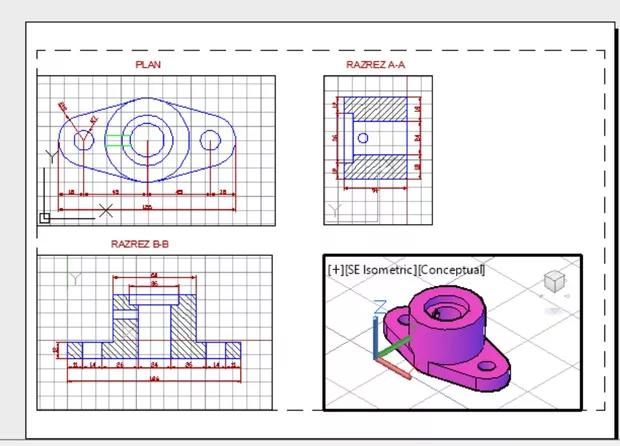

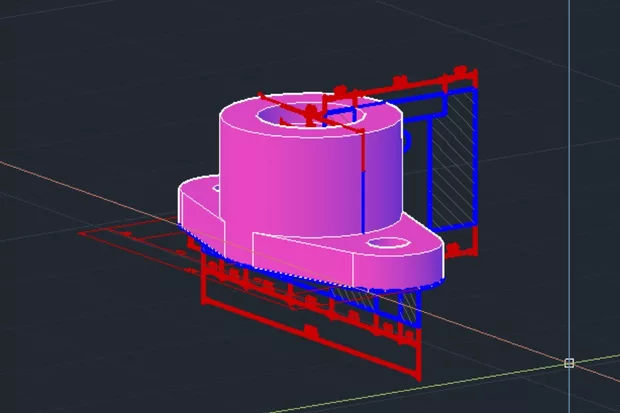

Когато съм в лейаут, всичко изглежда наред, но когато върнах в модел, видях че разрезите и оразмерителните линии са се разминали с формата на солида. Също така като изтрия отвора и задам SolDraw, вюпорта се актуализира, но не мога да изтрия част от оразмеряването /това, което обозначава радиуса на изтрития отвор/. Къде съм сбъркала? С 2014 съм.
Здравей, мисля че проблема идва от това че някои от отазмерителните линии са в Layout -a, а не в модела. На снимка 1 съм селектирал всички обекти които са в Layout - a, съответно се вижда как част от оразмерителните линии са в него а не в модела. Така че ако тръгнеш да триеш нещо докато си в модела ( т.е. влезнала си вътре във viewport - a) няма как да изтриеш обекта, защото той пространството на Layout- a , а не в моделното.
Надявам се там да е бил проблема и да съм бил полезен с отговора.
Но нали оразмеряването се прави в лейаута, а не в модела. Както и преместването на координатата, за да се оразмери разрез, също трябва да стане в съответния вюпорт?
Правейки нещо вътре във viewport -a, реално го правиш в моделното пространството, това казвам че една част от оразмерителните линии на примерния чертеж който е сложен под видеото не са във viewport -a, А извън него в layout - a .
Нямам идея как съм ги направила извън вюпорта, защото ми се струваше че правя всичко както е показано в урока, но явно не е така....
