Въпрос към урок: Свойства на слоевете. Цветове, дебелина и тип линия
от курс: AutoCAD Формула
ЗАЩО СЕ ПОЛУЧАВА ПРЕКЪСНАТА ЛИНИЯ?

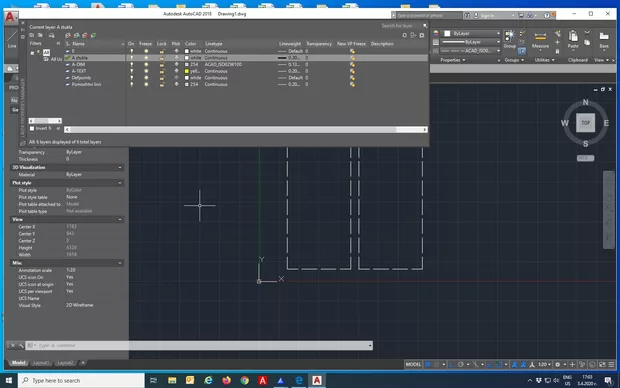

Здравейте, създал съм свой слой (stukla) със цвят и дебелина на линията, маркирал съм по подразбиране, но защо обектите, които чертая се визуализират с прекъсната линия както е избрано за оразмерителните ми линии?
Здравей, Пламен.
Това е така защото текущата настройка за тип в слоевете ти е настроена на прекъсната линия. Когато тази настройка е избрана като пунктир а НЕ ByLayer ( спрямо стила), то следва да се приложи пуктир А НЕ настройакта зададена за дадения layer (слой).

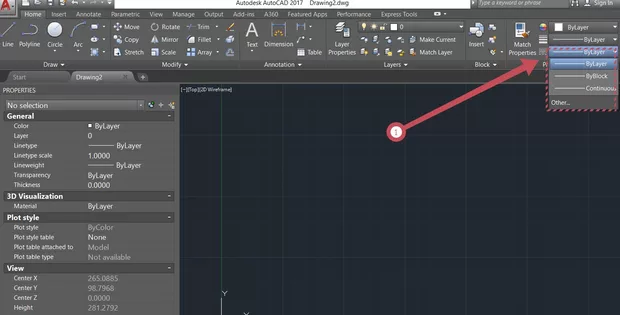

Трябва настройката да е ByLayer (снимка 1 позиция 1).
