Защо се появява стреки които не съм чертал?

AutoCAD Формула AutoCAD

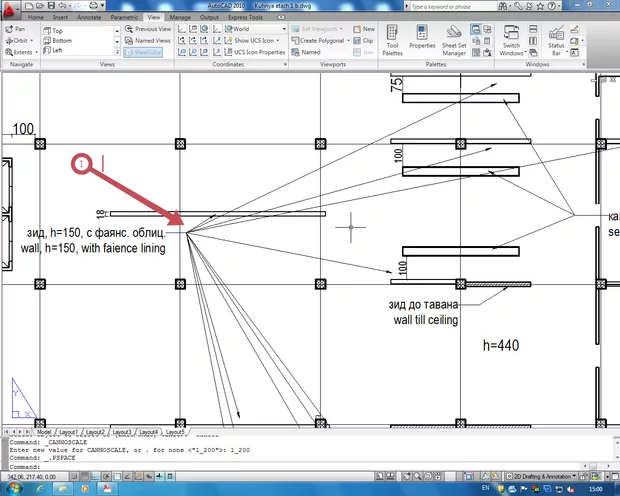

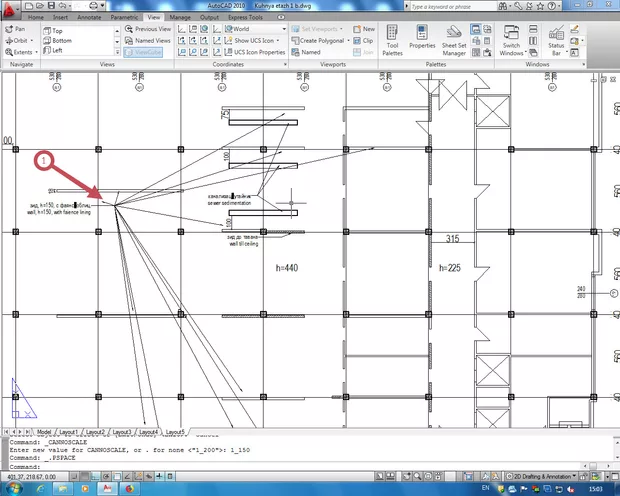

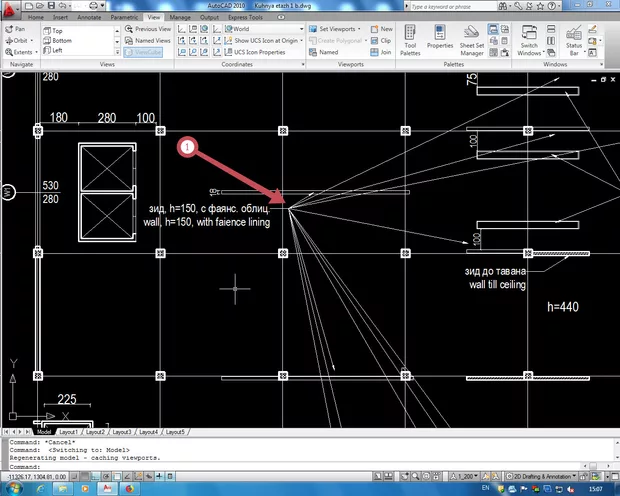

Откъде и защо, моля, при един мащаб в лейаута (стрелка 1 от карт. 1) всичко е така както е в мод. пространство (стр. 1 от карт. 3), а в друг мащаб (стрелка 1 от карт. 2) ми се появява още някаква мултилидер-стрелка, която изобщо не съм я чертал никъде, а се явява? Благодаря.

Здравей, Ивайло.

Тези multileader- и са анотативни и съответно притежават в себе си точно определни мащаби, именно заради това ги ивждаш при включването на някой мащаби, А при някой мащаби т.к. те НЕ съдържат този мащаб съответно не се виждат. Това че не ги виждаш в някой мащаби също така се дължи на изключения бутон - Show Annotative Object (снимка 1 позиция 1). Когато този бутон е изключен ( лапичката не свети) следва ако настройш даден мащаб и анотативни обект не притежава зададения мащаб, то следва тези анотативни обекти да не се виждат.

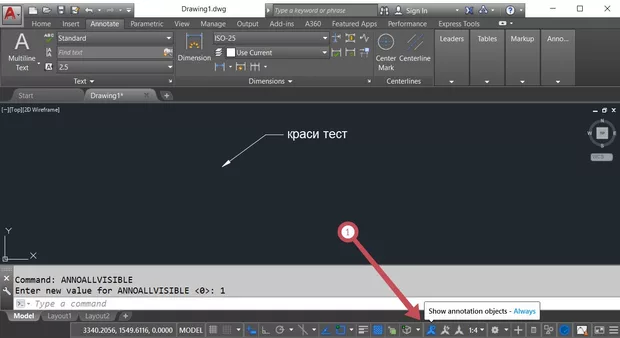

Снимка_1

Точно това виждам на на снимките които си показал по-горе, тази лампичка не свети в Layout - тите, което означава че се получава точно това което съм описал по-горе.

Най-вертоянто в момента се питаш ама как така аз никога не съм ги чертал тези стрелки и мултилидери ... стават пропуски, най-често срешания такъв е да имаш настройка за мултилидера да се вмъква с опредлен мащаб и понякога, си в мащаб 1:200, обаче вмъкваш мултилидера в мааб 1:1, Има екрана който те питам, но просто бързаш и натискаш ОК ... какво се получава тръгваш да чертаеш, не виждаш нещо извиквап наново този път внимаваш и поставяш мулитилидера той си се вижда и всичко е точно , НО с първата стъпка в която не си внимавал много много следва да си вмъкнал само стрелка на мултилидера без да си се усетил... НЕ КАЗВАМ че е това ... има доста вариати за грешки в началото, когато не работех с анотативни мащаби и не ги разбирах, това беше една от мойте грешки и я споделям с цел някой друг да не я повтори и да внимава, както е и предположение за допуснат от теб малък пропуск.

*Анотативните мащати са страхотни но трявба много да се внимава при използването им ! *

За да стене още по-ясно.

Ето един семпъл пример при условие че лапичката не свети, т.е. Show Annotation Object бутона е изключен ( ne sweti)

Анотативен мултилидер съдържащ в себе си мащабите 1:100 ; 1:200 сътоветно се вижда когато е в този мащаб, АКО обаче певключиш на мащаб 1:500 следва да е виждаш този мултилидер защото той НЕ съдържа този мащаб в себе си.

Препоръката ми е да огледаш много внимателно теи стрелки, които виждаш които за мен са анотавини мултилидери и съответно да видиш КОЙ мащаб съдържат да включиш в този мащаб и да ги изтриеш.

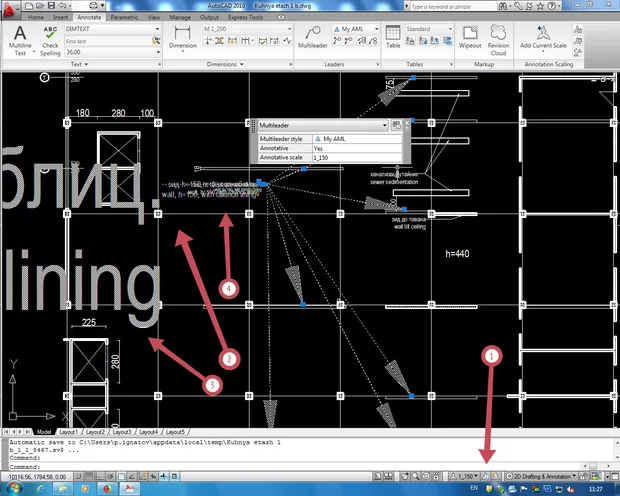

Благодаря. Защо, обаче, дори и при изключена икона (синя лампичка) Show Annotative Object in current scale only (стрелка 1 от карт. 1), различните мащаби пак се показват (стр. 2, 3, 4 от същ. карт.)?

Зашото иконката до Show Annotative Object e включена ( както е показана натвоят а снимка в горния коментар) което означава че при преминаване от един в друг мащаб, мащаба следва да се запише ( да се вмъкне) в анотативните обекти които имаш.

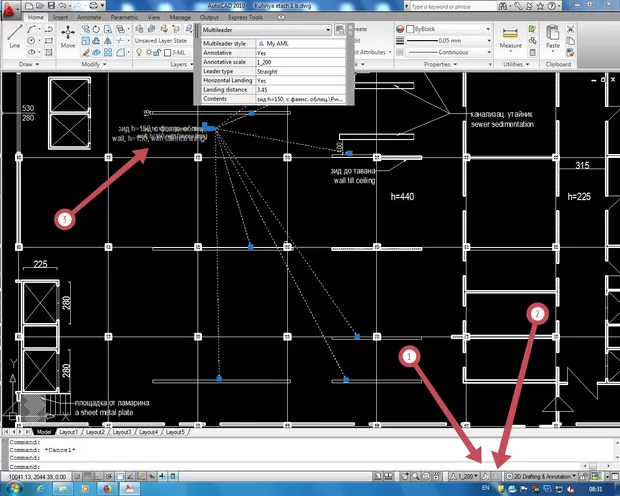

Дори и двете иконки да са изключени (стрелки 1 и 2), след маркиране всичките мащаби пак се виждат (стрелка 3). Изобщо - загадки.

Да виждат се защото вече съдържат в себе си зададения мащаб.

Препоръката ми е да прегледаш отговора по-горе, да прегледаш и урока за анотативни мащаби.

Ето още няколко добри теми в тази насока:

Какво е и има ли значение иконката?

Защо имам проблем с видимостта в layout-а?

Сигурен съм че ако ги прегледаш, нещата с използването на иконките и работата на анотативни мащаби ще стане по-ясна.
