Защо само в PDF файла не се визуализира дебелината на линиите (в Preview, layout всичко е както трябва)?
Използвам AutoCAD 2016. PDF файла създавам или чрез PLOT или чрез EXPORT PDF. Резултатът е един и същ – няма визуализация само в pdf файла. Всичко друго се получава както е описано във видеото. Повторих буквално същото за файла от упражнение 8 (layout, viewbase и т.н.). Резултатът е положителен. Има визуализация в PDF файла. Още един път повторих същото и за файла от упражнение 2- пак няма визуализация. И така не мога да принтирам, защото при всички опити се получава същото. Каква е грешката. Може би съм направила 7-8 опита, като според мен спазвам всички стъпки буквално.
Здравей,

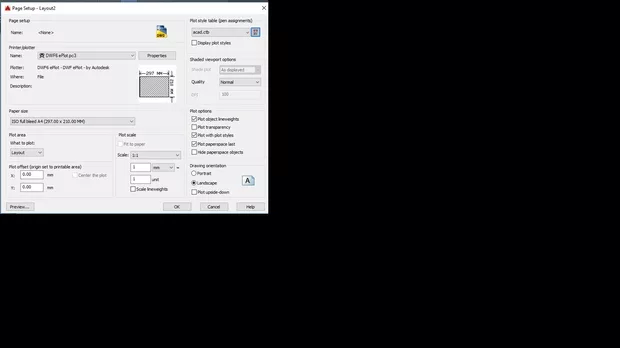

Пъво вижте дали е сложена отметката за печат с дебелини на линиите, в раздела Plot Options - снимка 1 позиция 1.
Ако проблема не е от там, най-вероятно е от .ctb стила който сте избрала.
Повече за настройките на плот стила (.ctb файловете), може да разберете от темите по-долу.
Виж тези теми тук:
Защо не мога да печатам цветно?
Може ли да споделя нещо важно относно RGB цветовете?
Как да плотирам така,че да виждам дебелините?
Как да синхронизирам настройките на линиите?
Защо при създаване на PDF файл от dwg, черния цвят става сив?
Ако не успеете да решите с някоя от темите към които ви препратих, то пишете пак с малко повече пояснение - КОЙ е плот стила който използвате, за определен цвят лисе случва това или всички излизат с една и са дебелина ... дайте малко повече информация, т.к. йерархията на това с какви свойства да се разпечатат линии не е никак малка.

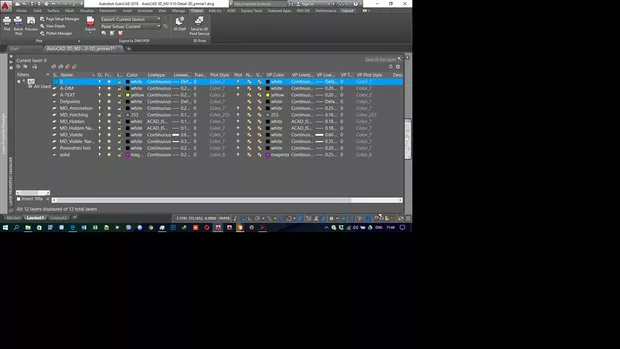

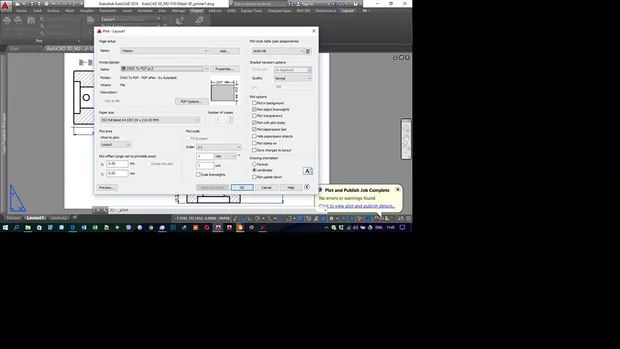

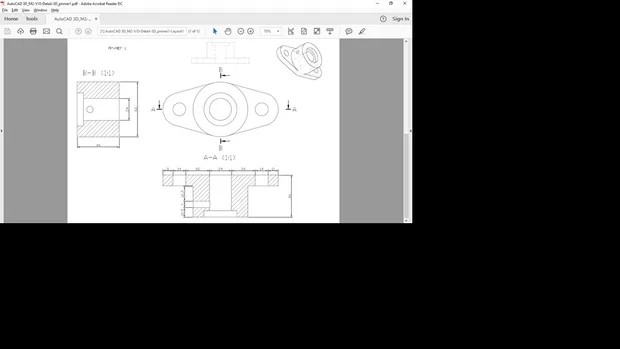

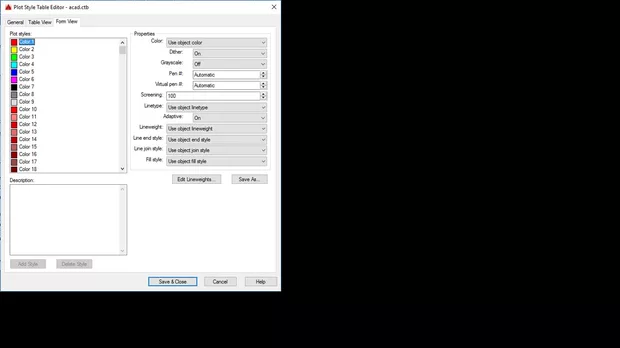

Благодаря за бързия отговор. Ето подробности
Освен това, понеже не си спомням дали съм имала проблеми за АутоКАД 2Д сега направих проба на чертеж от 2Д. Дебелината на линиите е видима.

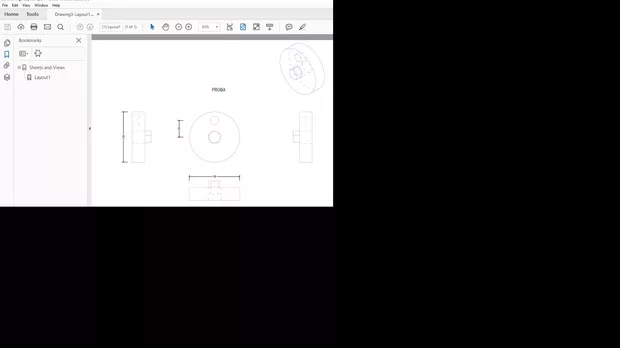

Така изглежда пробния чертеж в 3Д . Набързо направих нещо елементарно, за да илюстрирам. Виждат се добре само размерите.
Предполагам си прегледала темите към които те препратих.
Сигурна ли си че използваш acad.ctb при принтирането, защото ако не си променяла настройки там, следва всички цветове да излезнат с цвета, който е приложен за тях. а на последната снимка виждам че всичко е в сиви нюанси, Освен ако не си ползвала точно тези цветове.
И виждам че използваш Dwf6plot виртуален плотер, пробвай да използваш DWGtoPDF.pc3 плотера.
Здравейте. Налага се пак да се обърна към Вас. За съжаление грешката не е отстранена. Прочетох отново темите, които препоръчахте, Изгледах отново видеото, но нямам идея какво да направя. Още един път направих viewbase сега на чертежа от модул 2 M2_V10-Detail-3D.dwg. Пак не се получи. Какви са проблемите. 1. Базовият и изометричен се виждат долу горе добре , но без видима дебелина на линиите. 2. Ортогоналните погледи са сиви (в скрииншота има само един) Както се вижда използвала съм Plot style -acad.ctb, виртуален принтер DWG to PDF.pc3, отметката plot object lineweights и за видими и невидими линии – color 7. Нямам идея какво да предприема. Ако това ще помогне. Направих PDF на готовия фаил M4_v8-viewbase-gotov.dwg.по същия начин както на горния пример, всичко е наред . Има визуализация на дебелините на линиите. Поради тази причина смятам, че грешките ми не са в плотирането.
