Защо пускам една стойност, а с оразм. линия е друга ?

Question

Здравей, не мога да разбера защо след като пускам стойност 50 / с вкл. OSNAP / и след това сложа оразмерителна линия, винаги ми изписва 43,3 и това се получава само при задаване на градус - във втория чертеж. Защо се получава това ? Пробвах и със POLAR и със DYN - все тая - изписва ми 43, 3

Краси Кръстев · Accepted Answer

Здравей,

може ли да опишеш малко по - подробно проблема ако сложиш една снимка с това какво точно искаш да постигнеш и какво обаче се получава.

Предполагам че проблема може да е следния имаш една наклонена линия ( снимка 1 ) и котирайки я използваш котировка тип Linear ( снимка 1 позиция 1 ) което води до котиране на проекцията на тази линия по X или по Y ( най вероятно по X ) която проекция реално не е дължината на линията ( снимка 1 позиция 2 ),

Ако искаш да котираш дължината на наклонената линия трябва да ползваш Aligned тип котировка ( снимка 2 позиция 1 ) и котирайки от начална до крайна точка на линия да получиш котирана дължината на линията ( снимка 2 позиция 2 )

Надявам се да съм направил правилното предположение за въпроса и отговора ми да ти е помогнал, ако не наистина опиши  какво точно искаш да направиш и какво се получава .

Албена Христова · Answer

Здравей, ето това е проблема. На моя втория чертеж - оразм. линия е 43,3, а вашият е 50. Да, да , разбрах, извинявам се, не съм обърнала внимание изобщо, че има подопции и трябваше да избера Aligned.

Благодаря много и поздрави !!

Краси Кръстев · Answer

OK, предположение ми е било правилно.Радвам се че въпроса вече е изяснен.

Албена Христова · Answer

Да, благодаря.

Gvladimirov · Answer

Здравейте Аула,

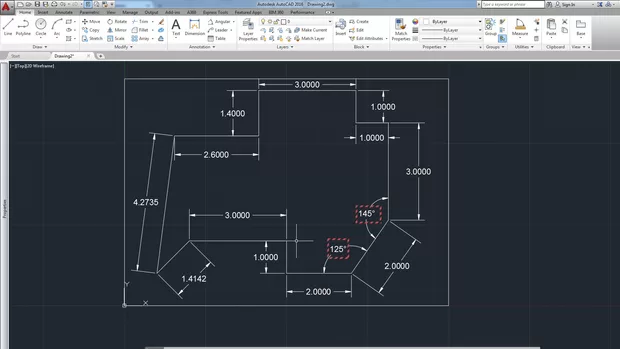

В момента правя първата фигура от упражнението, но ъглите не ми излязоха.
Как да ги коригирам, без да трия целият чертеж?

Защо пускам една стойност, а с оразм. линия е друга ?
