Защо при завъртане на гледни точки от куба изображението се смалява?

Здравей, Дора.

Най-вероятно има обект, който е твърде отдалечен от основния ти обект.

При смяна на погледа от куба, AutoCAD освен да сменя погледа, прави и ZOOM Extents - т.е. показва всичко което имаш в моделното пространство да се види в рамките на монитора ти. И съответно ако имаш дори и една точка на 50000 единици отдалечена от основния ти чертеж и тази точка също трябва да попадне в рамките на екрана ти.

Има няколко възможни решения:

1 - Намиране наотдалечения обект и изтриването му

2 - Завъртането да не става посреством куба, ами с задържан Shift + средния бутон на мишката

3 - Да изключиш ZOOM Extents като опция от настройките на куба.Така след като преминаваш през различни гледни точки няма да се изпълнява ZOOM Extents.

Как може да го изключиш?

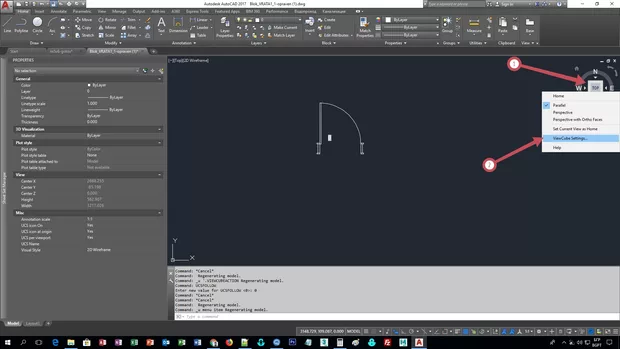

Десен бутон с мишката върху куба (снимка 1 позиция 1), след това избери ViewCube Settings (снимка 1 позиция 2).

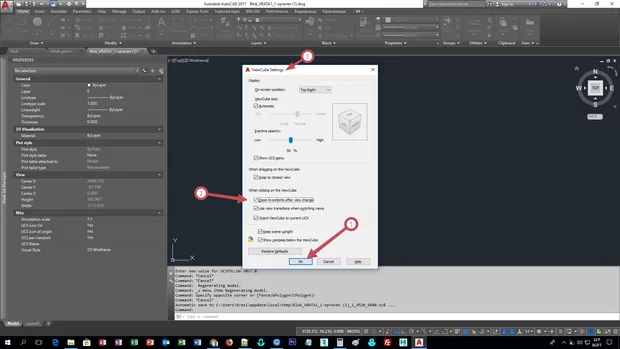

След което в новоотворилия се прозорец ViewCube Settings (снимка 2 позиция 1), махни отметката на Zoom Extents after view change (снимка 2 позиция 2), след което приложи промените с ОК (снимка 2 позиция 3)

Препоръчвам да приложиш - Първият Вариант. Намери обекта който е далеч от основния и го изтрии, ако приложиш вариант 3 който изглежда най-правилния .... не е много удачен, защото при завъртане на изгледа, следва много лесно да изгубиш обекта от полезрението на моделното пространство, именно заради това е направен и zoom extents - a, за да може завъртайки обекта той да влезне в рамките на екрана.

Наличието на обект накъде в далечината също не е приятно, не само при смяна на погледа през куба, ами и в много други случаи в които се изисква zoom extents например използване на Lisp, общ поглед върху чертежа, viewbase и т.н. и всеки път заради този отдалечен обект трябва всеки път да се доближаваш до основния ти обект.

Много благодаря, мисля че открих обекта, който пречеше - един стол от готови блокове, но той си изглеждаше върху самата графика...все пак, като го махнах вече не се намалява, благодаря!!!

Моля!

Супер е че вариант 1 е проработил за теб.

Ами понякога такива блокове, макар да изглеждат че с основната си част се намират на едно точно определено място, то вероятността да имат някой елемент вътре в блока който да е отдалечен от основната съвкупност не е никак малка.
