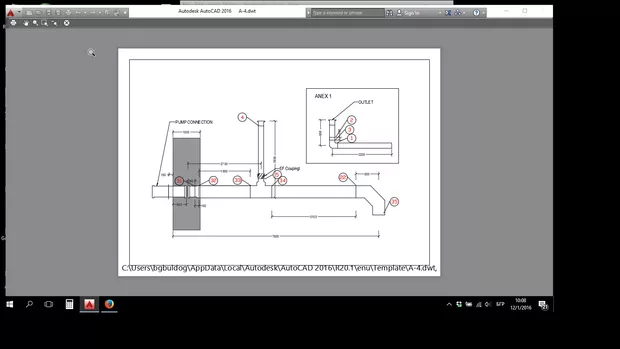

Защо при плотиране се распечатва и линка на директорията в която се запазва фаила?

AutoCAD Формула AutoCAD

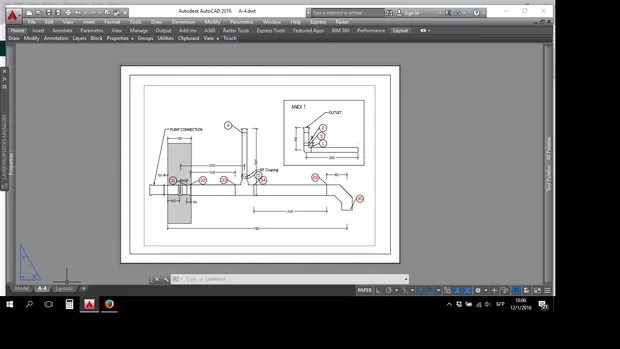

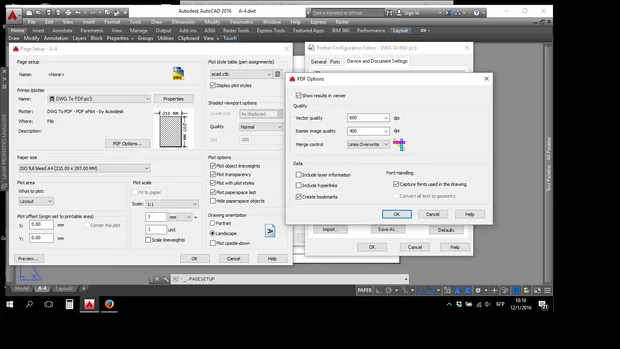

Защо при плотиране се распечатва и линка на директорията в която се запазва фаила? Windows 10/AutoCAD2016 Благодаря!

Здравей,

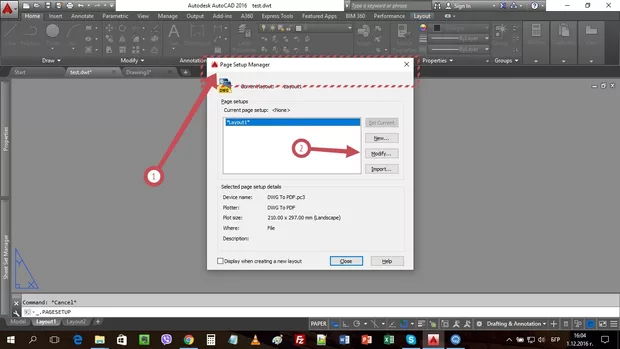

Предполагам че в момента показания отворен прозорец Page Setup, е отворен през Page Setup manager прозореца ( снимка 1 позиция 1 ), след което е избрано Modify ( снимка 1 позици 2 ).

Снимка_1

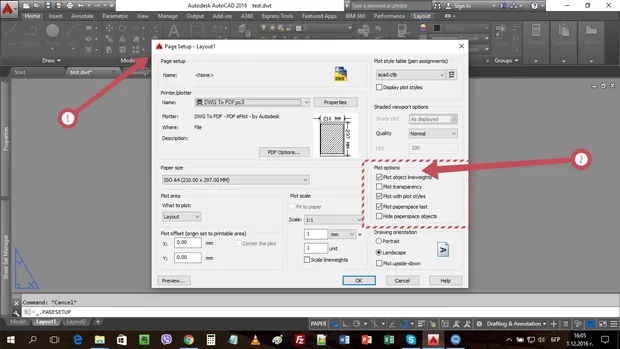

Следва да се появи прозореца на снимка 2 позиция 1

Снимка_2

Така отворен прозореца обаче не съдържа всички опции за плотиране (снимка 2 позиция 2).Визирам по - специално опцията Plot Stamp On.

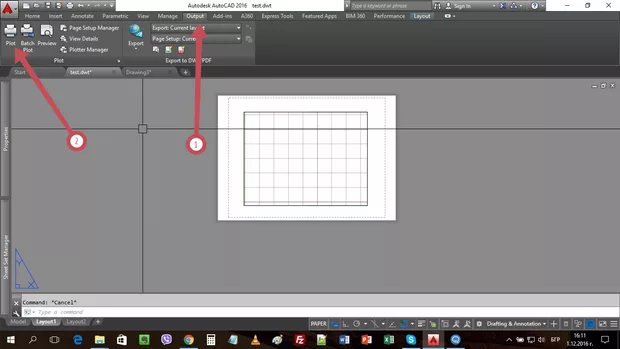

За да е видима тази опция, най - добре е когато плотирате Layout, то плотирането да става посредством клавишната комбинация Ctrl + P или от раздела Output (снимка 3 позиция 1) и след това Plot (снимка 3 позиция 2)

Снимка_3

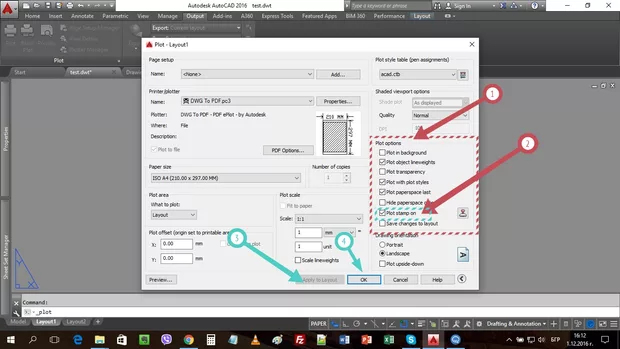

Тогава следва менюто Plot Options да е пълно - снимка 4 позиция 1.След което премахни отметката на Plot Stamp on (снимка 4 позиция 2) за да премахнеш надписа с директорията, който се изписва върху чертежа. След това потвърди с Apply (снимка 4 позиция 3), след което ОК (снимка 4 позиция 4).

Снимка_4

Следва да премахнеш този надпис.

Ако плотираш все пак през sheet set и даваш publish или пък искаш да плотираш посредством Page setup прозореца, то виж тази тема тук : Как да махна надписа от снимката ползвайки Sheet Set?

в която съм писал за това как може да се махне този надпис при плотиране директно през sheet set или Page setup.

Надявам се да съм бил полезен с отговора.

Благодаря ви инж. Краси Кръстев,Както винаги точно и изчерпателно !
